| Kategorie |
Specifikace |
| Model |

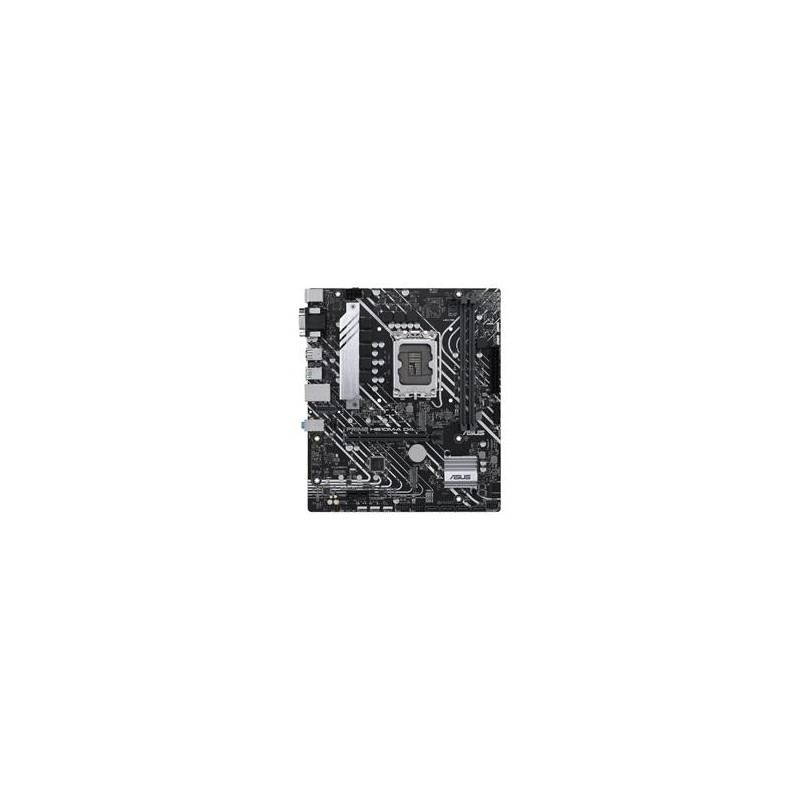

ASUS PRIME H610M-A D4-CSM
|
| Produktová řada |
|
| Typ produktu |
Základní deska / micro-ATX motherboard
|
| Platforma a procesory |
Intel® Socket LGA1700
Podpora Intel® Core™ 14. generace
Podpora Intel® Core™ 13. generace
Podpora Intel® Core™ 12. generace
Podpora vybraných Intel® Pentium® Gold a Celeron® procesorů
Podpora Intel® Turbo Boost Technology 2.0
Podpora Intel® Turbo Boost Max Technology 3.0 podle typu CPU
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
|
| Čipset |
Intel® H610 Chipset
|
| Paměť |
2× DIMM, maximálně 64 GB DDR4
Podpora DDR4 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133
Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Podpora Intel® Extreme Memory Profile, XMP
Skutečná rychlost paměti závisí na typu CPU a použitých DRAM modulech
Aktuální kompatibilita pamětí se řídí ASUS Memory QVL
|
| Grafické výstupy |
DisplayPort, HDMI a D-Sub
1× DisplayPort s podporou až 4K při 60 Hz dle DisplayPort 1.4
1× HDMI® port s podporou až 4K při 60 Hz dle HDMI 2.1
1× D-Sub port
Grafické specifikace se mohou lišit podle použitého CPU
Výstupy jsou určeny pro procesory s integrovaným grafickým jádrem
|
| Rozšiřující sloty |
1× PCIe 4.0 x16
Intel® Core™ Processors 14./13./12. generace: 1× PCIe 4.0 x16 slot
Intel® H610 Chipset: 1× PCIe 3.0 x1 slot
SafeSlot Core pro pevnější uchycení grafické nebo rozšiřující karty
Kompatibilita zařízení se řídí ASUS support listem
|
| Úložiště |
2× M.2 slot a 4× SATA 6 Gb/s
Intel® H610 Chipset: M.2_1 slot Key M, typ 2242/2260/2280, PCIe 3.0 x4
Intel® H610 Chipset: M.2_2 slot Key M, typ 2242/2260/2280, PCIe 3.0 x2
4× SATA 6 Gb/s porty
Produktová stránka uvádí 32Gbps M.2 slot
Vhodné pro kombinaci dvou M.2 SSD a klasických SATA disků nebo SSD
|
| Síťová konektivita |
1× Intel® 1Gb Ethernet
Intel® 1Gb Ethernet port
Kabelové připojení vhodné pro kancelářské, firemní a pracovní sestavy
ASUS LANGuard jako součást ochranných technologií ASUS 5X Protection III
|
| Bezdrátová konektivita |
V-M.2 Key E pro volitelný Wi-Fi modul
V-M.2 slot Key E, CNVi & PCIe
Wi-Fi modul se prodává samostatně
Vhodné pro sestavy, kde je požadována možnost pozdějšího doplnění bezdrátové konektivity
|
| USB konektivita |
Zadní USB: celkem 6 portů
2× USB 3.2 Gen 2 Type-A na zadním panelu
4× USB 2.0 Type-A na zadním panelu
Přední USB: celkem podpora až 5 portů
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 3 USB 2.0 portů
|
| Audio |
Realtek 7.1 Surround Sound High Definition Audio CODEC
Podpora Jack-detection
Podpora Multi-streaming
Podpora Front Panel Jack-retasking
Podpora přehrávání až 24-bit / 192 kHz
Audio Shielding
Premium audio capacitors
Dedicated audio PCB layers
Pro 7.1 Surround Sound výstup je vyžadována skříň s HD audio modulem na předním panelu
|
| Zadní I/O porty |
DisplayPort, HDMI, D-Sub, LAN, USB, audio, PS/2 a V-M.2
2× USB 3.2 Gen 2 Type-A
4× USB 2.0 Type-A
1× DisplayPort
1× HDMI® port
1× D-Sub port
1× V-M.2 slot Key E
1× Intel® 1Gb Ethernet port
3× audio jacky
1× PS/2 Keyboard port
1× PS/2 Mouse port
|
| Interní konektory – napájení |
1× 24pin Main Power connector
1× 8pin +12V Power connector
DIGI+ VRM pro přesnější řízení napájení
Napájení je navrženo pro sestavy s procesory Intel LGA1700
Doporučeno použít kvalitní zdroj odpovídající zvolené konfiguraci
|
| Interní konektory – chlazení |
1× 4pin CPU Fan header
2× 4pin Chassis Fan headers
VRM heatsink pro oblast napájení
PCH heatsink pro čipset Intel H610
Fan Xpert 2+ pro řízení systémových ventilátorů
Auto-Tuning režim pro automatické nastavení parametrů ventilátorů
|
| RGB a Aura Sync |
3× Addressable Gen 2 a 2× AURA RGB header
3× Addressable Gen 2 headers
2× AURA RGB headers
Aura Sync RGB pro synchronizaci kompatibilního osvětlení
Vhodné pro RGB LED pásky, ARGB ventilátory a kompatibilní osvětlené komponenty
Přesná kompatibilita osvětlení se řídí podporou ASUS Aura Sync a použitým příslušenstvím
|
| Interní konektory – další |
COM, S/PDIF a SPI TPM header
1× Clear CMOS header
1× Front Panel Audio header, AAFP
1× COM Port header
1× S/PDIF Out header
1× Speaker header
1× SPI TPM header
1× 10-1 pin System Panel header
Přesný počet a provedení konektorů se řídí oficiální technickou specifikací a revizí produktu
|
| CSM a firemní správa |
ASUS Corporate Stable Model a ASUS Control Center Express
ASUS Corporate Stable Model pro komerční a firemní nasazení
Až 36měsíční podpora životního cyklu produktu podle programu ASUS CSM
6měsíční upozornění na ukončení životního cyklu podle programu ASUS CSM
ASUS Control Center Express pro jednodušší monitoring a správu IT koncových zařízení
Dostupnost programu a nabídka se mohou lišit podle regionu
|
| ASUS ochranné technologie |
ASUS 5X Protection III
DIGI+ VRM
LANGuard
Overvoltage Protection
SafeSlot Core
Stainless-Steel Back I/O
Ochranné prvky jsou zaměřené na stabilitu a spolehlivost každodenního provozu
|
| BIOS a software |
ASUS UEFI BIOS, Armoury Crate a MyASUS
ASUS UEFI BIOS
EZ Mode pro rychlé základní nastavení
Advanced Mode pro pokročilé nastavení systému
ASUS EZ Flash 3 dle dokumentace výrobce
ASUS CrashFree BIOS 3 dle dokumentace výrobce
Armoury Crate
Fan Xpert 2+
ASUS Control Center Express
Přesná dostupnost softwarových funkcí se řídí verzí BIOSu, ovladačů a regionální podporou
|
| Příslušenství v balení |
Instalační příslušenství ASUS
SATA 6 Gb/s kabely dle uživatelské příručky
I/O Shield dle uživatelské příručky
M.2 SSD screw package dle uživatelské příručky
Support DVD dle uživatelské příručky
User Guide dle uživatelské příručky
Přesný obsah balení se může lišit podle regionu a revize produktu
|
| Operační systém |
Windows 11 a Windows 10 64-bit
Podpora operačního systému se řídí aktuální podporou ASUS a použitým procesorem
Pro plnou kompatibilitu doporučena aktuální verze systému Windows, ovladačů a BIOSu
Platforma Intel H610 je určena pro sestavy s procesory Intel LGA1700
|
| Formát |
micro-ATX
Kompaktní provedení vhodné pro kancelářské, firemní a univerzální PC sestavy
Vhodné pro konfigurace, kde je požadována kombinace Intel H610 platformy, DDR4 pamětí, dvou M.2 slotů, tří obrazových výstupů a firemní CSM podpory
|
| Klíčové vlastnosti |
Intel H610 platforma se socketem LGA1700
Podpora Intel Core 14. / 13. / 12. generace
Podpora vybraných Pentium Gold a Celeron procesorů
2× DDR4 DIMM až 64 GB
DDR4 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133
Podpora Intel XMP
1× PCIe 4.0 x16 slot
1× PCIe 3.0 x1 slot
2× M.2 slot, PCIe 3.0 x4 a PCIe 3.0 x2
4× SATA 6 Gb/s porty
Intel 1Gb Ethernet
DisplayPort 1.4, HDMI 2.1 a D-Sub
2× USB 3.2 Gen 2 Type-A na zadním panelu
4× USB 2.0 Type-A na zadním panelu
Interní USB 3.2 Gen 1 a USB 2.0 headery
V-M.2 Key E pro volitelný Wi-Fi modul
3× Addressable Gen 2 headers
2× AURA RGB headers
Aura Sync RGB
ASUS Control Center Express
ASUS Corporate Stable Model
Realtek 7.1 Surround Sound audio
VRM heatsink a PCH heatsink
Fan Xpert 2+
ASUS 5X Protection III
SafeSlot Core
micro-ATX provedení
|
