| Kategorie |
Specifikace |
| Model |

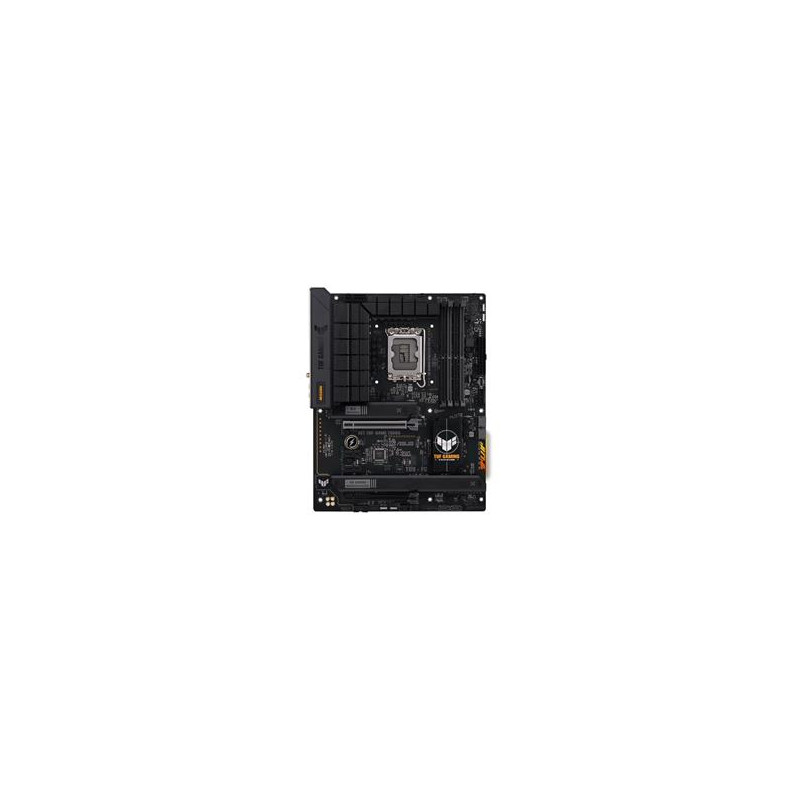

ASUS TUF GAMING B760-PLUS WIFI D4
|
| Produktová řada |
|
| Typ produktu |
Základní deska / Intel LGA1700 ATX motherboard
|
| Platforma a procesory |
Intel Socket LGA1700 pro Intel Core 14./13./12. generace
Intel® Socket LGA1700
Podpora Intel® Core™ 14th Gen Processors
Podpora Intel® Core™ 13th Gen Processors
Podpora Intel® Core™ 12th Gen Processors
Podpora Intel® Pentium® Gold a Celeron® Processors pro LGA1700 podle oficiální specifikace
Podpora Intel® Turbo Boost Technology 2.0
Podpora Intel® Turbo Boost Max Technology 3.0 závisí na typu použitého procesoru
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
|
| Čipset |
Intel® B760 Chipset
|
| Paměť |
4× DDR4 DIMM, až 192 GB
4× DIMM slot
Maximální kapacita až 192 GB
DDR4 5333 OC / 5066 OC / 5000 OC / 4800 OC / 4600 OC / 4400 OC / 4266 OC / 4000 OC / 3733 OC / 3600 OC / 3466 OC / 3400 OC / 3333 OC / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133
Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Podpora Intel® Extreme Memory Profile, XMP
ASUS OptiMem II
Podporované rychlosti, kapacity a konfigurace pamětí se mohou lišit podle procesoru, počtu modulů, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
DisplayPort 1.4 a HDMI 2.1
1× DisplayPort
DisplayPort podporuje maximálně 4K při 60 Hz dle DisplayPort 1.4
1× HDMI® port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1
Grafické specifikace se mohou lišit podle typu použitého procesoru
Obrazové výstupy jsou dostupné při použití kompatibilního procesoru s integrovanou grafikou
Skutečné podporované rozlišení závisí na CPU, monitoru, kabelu, ovladačích a nastavení systému
|
| Rozšiřující sloty |
1× PCIe 5.0 x16, 1× PCIe 3.0 x16 a 2× PCIe 3.0 x1
Intel® Core™ Processors 14th / 13th / 12th Gen: 1× PCIe 5.0 x16 slot
Intel® B760 Chipset: 1× PCIe 3.0 x16 slot s podporou x4 režimu
Intel® B760 Chipset: 2× PCIe 3.0 x1 sloty
PCIEX16 G3 sdílí propustnost se sloty PCIEX1 G3_1 a PCIEX1 G3_2
Pokud PCIEX1 G3_1 nebo PCIEX1 G3_2 běží v režimu PCIe x1, slot PCIEX16 G3 poběží pouze v režimu x2 podle oficiální specifikace
ASUS SafeSlot Core+ pro mechanicky odolnější provedení hlavního slotu
Skutečný režim linek závisí na použitém CPU, BIOSu a osazené konfiguraci
|
| Úložiště |
3× M.2 PCIe 4.0 a 4× SATA 6 Gb/s
Celkem podpora 3× M.2 slotů a 4× SATA 6 Gb/s portů
Intel® Core™ Processors 14th / 13th / 12th Gen: M.2_1 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
Intel® B760 Chipset: M.2_2 slot, Key M, typ 2242/2260/2280/22110, PCIe 4.0 x4 mode
Intel® B760 Chipset: M.2_3 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
4× SATA 6 Gb/s porty
Kompatibilita SSD, režimy a rychlosti závisí na použitém disku, CPU, BIOSu a konfiguraci systému
|
| RAID |
Intel Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Intel® Rapid Storage Technology podle oficiální specifikace
Podpora SATA RAID 0
Podpora SATA RAID 1
Podpora SATA RAID 5
Podpora SATA RAID 10
Dostupnost RAID funkcí se může lišit podle zapojených úložišť, BIOSu, ovladačů a konfigurace systému
|
| Síťová konektivita |
Realtek 2.5Gb Ethernet s TUF LANGuard
1× Realtek 2.5Gb Ethernet
TUF LANGuard
1× Realtek 2.5Gb Ethernet port na zadním panelu
Síťová výbava je určena pro rychlé kabelové připojení v herních, domácích a pracovních sestavách
Skutečná síťová propustnost závisí na switchi, kabeláži, ovladači, operačním systému a konfiguraci sítě
|
| Bezdrátová konektivita |
2×2 Wi-Fi 6 a Bluetooth 5.2
Wi-Fi 6
2×2 Wi-Fi 6, 802.11 a/b/g/n/ac/ax
Podpora frekvenčních pásem 2,4 GHz a 5 GHz
Bluetooth® v5.2
Verze Bluetooth se může lišit podle použitého Wi-Fi modulu
Bezdrátová rychlost a dostupnost funkcí závisí na routeru, ovladačích, operačním systému, regionálních regulacích a prostředí
|
| USB konektivita |
Zadní USB 3.2 Gen 2x2 Type-C, USB 3.2 Gen 2 a přední USB Type-C
Zadní USB: celkem 6 portů
1× USB 3.2 Gen 2x2 port, USB Type-C®
1× USB 3.2 Gen 2 port, Type-A
3× USB 3.2 Gen 1 porty, Type-A
1× USB 2.0 port, Type-A
Přední USB: celkem až 7 portů
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| Audio |
Realtek 7.1 Surround Sound High Definition Audio
Realtek 7.1 Surround Sound High Definition Audio CODEC
Podpora Jack-detection
Podpora Multi-streaming
Podpora Front Panel Jack-retasking
Podpora až 24-bit / 192 kHz playback
DTS Audio Processing
TUF Gaming Audio Cover
Audio Shielding
Dedicated Audio PCB Layers
Premium Audio Capacitors
Dostupnost a kvalita zvukových funkcí závisí na ovladačích, operačním systému, reproduktorech nebo headsetu a konfiguraci systému
|
| RGB a osvětlení |
Aura Sync, 3× Addressable Gen 2 RGB header a 1× RGB strip header
Aura Sync RGB
3× Addressable Gen 2 RGB headers
1× RGB strip header
Podpora kompatibilního Aura Sync hardwaru
RGB funkce závisí na připojeném příslušenství, Armoury Crate / Aura softwaru a konfiguraci systému
|
| Chlazení |
Enlarged VRM heatsinks a komplexní chlazení TUF Gaming
Enlarged VRM heatsinks podle produktové stránky ASUS
Comprehensive cooling system podle produktové komunikace ASUS
M.2 chlazení podle produktového přehledu ASUS
Hybrid fan headers podle produktové řady TUF Gaming
Chladicí výbava je navržena pro stabilní provoz procesoru, M.2 úložišť a celého systému při herním i pracovním zatížení
Řízení chlazení závisí na BIOSu, softwaru, zapojení ventilátorů a konfiguraci skříně
|
| Napájení a konstrukce |
12+1+1 power stages a ProCool konektory
12× 50A + 1× 60A + 1 power stages podle produktové stránky ASUS
ProCool Connectors podle produktové stránky ASUS
Military-grade components podle produktové řady TUF Gaming
1× 24pin Main Power connector
CPU napájecí konektory podle rozvržení desky a manuálu
Konstrukce je zaměřená na stabilní napájení procesoru, dlouhodobou odolnost a spolehlivost sestavy
|
| Ochrana a spolehlivost |
TUF Gaming odolnost, SafeSlot Core+ a TUF LANGuard
TUF Gaming motherboards podle produktové stránky procházejí endurance testingem zaměřeným na odolnost a stabilitu
ASUS SafeSlot Core+
TUF LANGuard
Military-grade components podle produktové komunikace ASUS
Odolná konstrukce TUF Gaming je zaměřená na stabilní provoz, robustní napájení a dlouhodobou spolehlivost
|
| Zadní I/O porty |
HDMI, DisplayPort, USB-C, USB-A, Wi-Fi, 2.5Gb LAN a audio
1× HDMI port
1× DisplayPort
1× USB 3.2 Gen 2x2 Type-C®
1× USB 3.2 Gen 2 Type-A
3× USB 3.2 Gen 1 Type-A
1× USB 2.0 Type-A
1× Realtek 2.5Gb Ethernet port
1× Wi-Fi modul / anténní konektory podle zadního panelu
Audio konektory podle zadního panelu a audio konfigurace
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, ventilátory, 3× M.2, SATA, USB-C, USB, RGB, audio a systémové konektory
1× 24pin Main Power connector
CPU napájecí konektory podle manuálu a revize desky
Ventilátorové a chladicí headery podle rozvržení desky
3× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
3× Addressable Gen 2 RGB headers
1× RGB strip header
Front Panel Audio header
System Panel header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| BIOS a software |
UEFI BIOS, Power Saving a Armoury Crate
ASUS UEFI BIOS
Power Saving
Armoury Crate
Aura Sync
Funkce Power Saving obsahuje nastavení pro optimalizaci spotřeby, omezení CPU power limitu, ztlumení Aura lighting a nastavení úsporného profilu ventilátorů podle produktové stránky ASUS
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Operační systém |
Windows podle dostupnosti ovladačů ASUS
Dostupnost ovladačů a funkcí se může lišit podle operačního systému, verze BIOSu, použitých komponent a aktuální podpory ASUS
Pro nejlepší kompatibilitu CPU, DDR4 pamětí, Wi-Fi/Bluetooth, úložiště a síťových funkcí je vhodné používat aktuální BIOS a ovladače ze support stránky ASUS
|
| Formát a rozměry |
ATX, 30,5 × 24,4 cm
ATX form factor
Rozměry podle produktových dat: 30,5 × 24,4 cm / 12 × 9,6 palce
Při výběru skříně je vhodné ověřit podporu ATX, prostor pro grafickou kartu, airflow, vedení SATA kabeláže, M.2 chlazení a dostupnost potřebných čelních USB konektorů
|
| Klíčové vlastnosti |
Intel B760 ATX deska pro LGA1700 s DDR4, PCIe 5.0, 3× M.2, Wi-Fi 6, Bluetooth 5.2, 2.5Gb LAN, USB-C a Aura Sync
Intel Socket LGA1700
Podpora Intel Core 14. / 13. / 12. generace
Intel B760 Chipset
ATX formát
4× DDR4 DIMM, až 192 GB
DDR4 až 5333 MHz OC
Intel XMP a ASUS OptiMem II
1× PCIe 5.0 x16 slot
1× PCIe 3.0 x16 slot v režimu x4
2× PCIe 3.0 x1 sloty
3× M.2 PCIe 4.0 x4 sloty
4× SATA 6 Gb/s
Intel Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Wi-Fi 6, 2×2 802.11 a/b/g/n/ac/ax
Bluetooth 5.2
Realtek 2.5Gb Ethernet
TUF LANGuard
DisplayPort 1.4 s podporou 4K při 60 Hz
HDMI 2.1 s podporou 4K při 60 Hz
Zadní USB 3.2 Gen 2x2 Type-C®
Přední USB 3.2 Gen 2 Type-C® connector
Realtek 7.1 Surround Sound High Definition Audio
DTS Audio Processing
Aura Sync RGB
3× Addressable Gen 2 RGB headers a 1× RGB strip header
12+1+1 power stages
ProCool Connectors
Enlarged VRM heatsinks
ASUS SafeSlot Core+
UEFI BIOS
Armoury Crate
Power Saving
|
