| Kategorie |
Specifikace |
| Model |

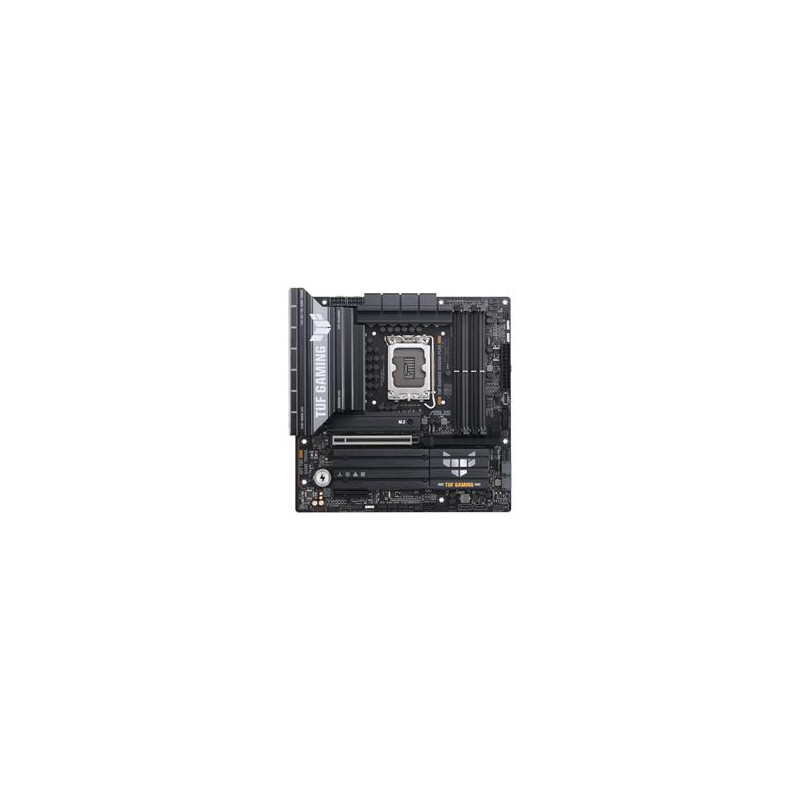

ASUS TUF GAMING B860M-PLUS
|
| Produktová řada |
|
| Typ produktu |
Základní deska / Intel LGA1851 micro-ATX motherboard
|
| Platforma a procesory |
Intel® LGA1851 pro Intel® Core™ Ultra Processors (Series 2)
Intel® LGA1851 socket
Podpora Intel® Core™ Ultra Processors (Series 2)
Podpora Intel® Turbo Boost Technology 2.0
Podpora Intel® Turbo Boost Max Technology 3.0 podle typu procesoru
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Dostupnost jednotlivých funkcí, PCIe linek, grafických výstupů a úložišť se může lišit podle použitého procesoru
|
| Čipset |
Intel® B860 Chipset
|
| Paměť |
4× DDR5 DIMM, až 256 GB, až 8800+ MT/s OC
4× DIMM sloty
Maximální kapacita až 256 GB
DDR5 až 8800+ MT/s OC
Non-ECC, Un-buffered DIMM
Podpora Clocked Unbuffered DIMM, CUDIMM
Dual Channel Memory Architecture
DIMM Fit
Podpora Intel® Extreme Memory Profile, XMP
ASUS Enhanced Memory Profile III, AEMP III
Non-ECC un-buffered DDR5 paměť podporuje On-Die ECC funkci
Podporované rychlosti, kapacity a konfigurace pamětí se mohou lišit podle procesoru, počtu modulů, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
DisplayPort 1.4, HDMI 2.1 a USB-C DisplayPort výstup
1× DisplayPort
DisplayPort podporuje maximálně 4K při 60 Hz dle DisplayPort 1.4
1× HDMI™ port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1
1× USB 20Gbps port, USB Type-C®, podporuje DisplayPort video výstup
USB Type-C® DisplayPort výstup podporuje maximálně 4K při 60 Hz dle DisplayPort 1.4
Grafické specifikace se mohou lišit podle typu použitého procesoru
Rozlišení VGA závisí na procesoru nebo grafické kartě
Při instalaci operačního systému ASUS uvádí připojení monitoru do HDMI portu na zadním I/O panelu nebo do samostatné grafické karty
|
| Rozšiřující sloty |
PCIe 5.0 x16 a PCIe 4.0 x4
Intel® Core™ Ultra Processors (Series 2): 1× PCIe 5.0 x16 slot
Intel® B860 Chipset: 1× PCIe 4.0 x4 slot
PCIe Slot Q-Release podle produktové výbavy ASUS
ASUS SafeSlot podle produktové výbavy ASUS TUF Gaming
Skutečný režim linek závisí na použitém CPU, BIOSu, obsazení slotů a konfiguraci rozšiřujících karet
|
| Úložiště |
3× M.2 včetně PCIe 5.0 x4 a 4× SATA 6 Gb/s
Celkem podpora 3× M.2 slotů a 4× SATA 6 Gb/s portů
Intel® Core™ Ultra Processors (Series 2): M.2_1 slot, Key M, typ 2280, PCIe 5.0 x4 mode
Intel® B860 Chipset: M.2_2 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
Intel® B860 Chipset: M.2_3 slot, Key M, typ 2280, PCIe 4.0 x4 mode
4× SATA 6 Gb/s porty
M.2 Q-Latch podle produktové výbavy ASUS
Kompatibilita SSD, režimy a rychlosti závisí na použitém disku, CPU, BIOSu a konfiguraci systému
|
| RAID |
Intel® Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Intel® Rapid Storage Technology podle oficiální specifikace
Podpora SATA RAID 0 / 1 / 5 / 10
Dostupnost RAID funkcí se může lišit podle procesoru, úložiště, BIOSu, ovladačů a konfigurace systému
|
| Síťová konektivita |
Realtek 2.5Gb Ethernet s TUF LANGuard
1× Realtek 2.5Gb Ethernet
TUF LANGuard
1× Realtek 2.5Gb Ethernet port na zadním panelu
Síťová výbava je určena pro rychlé kabelové připojení v herních, domácích i pracovních sestavách
Skutečná síťová propustnost závisí na switchi, kabeláži, ovladači, operačním systému a konfiguraci sítě
|
| USB konektivita |
8 zadních USB portů a přední USB 10Gbps Type-C
Zadní USB: celkem 8 portů
1× USB 20Gbps port, USB Type-C®
2× USB 10Gbps porty, Type-A
4× USB 5Gbps porty, Type-A
1× USB 2.0 port, Type-A
Přední USB: podle oficiální specifikace Total 8 ports
1× USB 10Gbps connector s podporou USB Type-C®
1× USB 5Gbps header s podporou dalších 2 USB 5Gbps portů
1× USB 2.0 header s podporou dalších 2 USB 2.0 portů
USB Type-C® power delivery output: max. 5 V / 3 A
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| Audio |
Realtek 7.1 Surround Sound High Definition Audio
Realtek 7.1 Surround Sound High Definition Audio CODEC
Podpora Jack-detection, Multi-streaming a Front Panel Jack-retasking
Podpora až 24-bit / 192 kHz playback
Audio Shielding
Rear optical S/PDIF out port
Premium audio capacitors
Dedicated audio PCB layers
5× audio jack na zadním panelu
1× optický S/PDIF out port na zadním panelu
|
| RGB a osvětlení |
Aura Sync a 3× Addressable Gen 2 RGB header
Aura Sync
3× Addressable Gen 2 headers
Aura Creator a Aura Sync přes Armoury Crate
Podpora kompatibilního Aura Sync hardwaru
RGB funkce závisí na připojeném příslušenství, Armoury Crate / Aura softwaru a konfiguraci systému
|
| Chlazení |
M.2 heatsinks, VRM heatsink design a Fan Xpert 2+
ASUS Thermal Solution
M.2 heatsinks
VRM heatsink design
1× 4pin CPU Fan header
1× 4pin CPU OPT Fan header
1× 4pin AIO Pump header
3× 4pin Chassis Fan headers
Fan Xpert 2+ přes Armoury Crate
Chladicí výbava je navržena pro stabilní provoz procesoru, M.2 SSD a celé sestavy při herním i pracovním zatížení
|
| Napájení a konstrukce |
12+1+2+1 80A power stages a 2× 8pin CPU napájení
12 (80A) + 1 (80A) + 2 (80A) + 1 (80A) power stages
DIGI+ VRM, digitální napájecí design s DrMOS
ProCool podle ASUS EZ DIY výbavy
1× 24pin Main Power connector
2× 8pin +12V Power connectors
SafeSlot
Stainless-steel back I/O
ESD Guards a Overvoltage protection podle ASUS TUF Protection
Konstrukce je zaměřená na stabilní napájení moderních Intel Core Ultra procesorů a dlouhodobou spolehlivost sestavy
|
| Ovládání a servisní funkce |
Q-LED, Q-Dashboard, M.2 Q-Latch, PCIe Slot Q-Release a CPU Socket lever protector
Clear CMOS header
Q-LED: CPU red, DRAM yellow, VGA white, Boot Device yellow green
Q-Dashboard
Q-DIMM
M.2 Q-Latch
PCIe Slot Q-Release
CPU Socket lever protector
Pre-mounted I/O shield
SafeDIMM
Funkce jsou navržené pro jednodušší stavbu, servis, diagnostiku a výměnu komponent
|
| AI a software |
ASUS AI Advisor, NPU Boost, Armoury Crate, Fan Xpert 2+, Power Saving, ASUS DriverHub a UEFI BIOS
ASUS AI Advisor
NPU Boost
Armoury Crate
Aura Creator
Aura Sync
Fan Xpert 2+
Power Saving
ASUS DriverHub
TurboV Core
TUF GAMING CPU-Z
DTS Audio Processing
Norton 360 for Gamers, 60 Days Free Trial
WinRAR, 40 Days Free Trial
ASUS CrashFree BIOS 3
ASUS EZ Flash
ASUS UEFI BIOS EZ Mode
ASUS MyHotkey
Dostupnost ASUS AI Advisor se může lišit podle regionu a platformy
Dostupnost funkcí se může lišit podle BIOSu, operačního systému, použitého procesoru a verze softwaru
|
| Zadní I/O porty |
USB-C 20Gbps s DP Alt Mode, USB-A, DisplayPort, HDMI, 2.5Gb LAN, audio a S/PDIF
1× USB 20Gbps port, USB Type-C® s DP Alt mode
2× USB 10Gbps porty, Type-A
4× USB 5Gbps porty, Type-A
1× USB 2.0 port, Type-A
1× DisplayPort
1× HDMI™ port
1× Realtek 2.5Gb Ethernet port
5× audio jack
1× Optical S/PDIF out port
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, ventilátory, M.2, SATA, USB-C, USB, RGB, Thunderbolt USB4, audio a systémové konektory
1× 24pin Main Power connector
2× 8pin +12V Power connectors
1× 4pin CPU Fan header
1× 4pin CPU OPT Fan header
1× 4pin AIO Pump header
3× 4pin Chassis Fan headers
3× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× USB 10Gbps connector s podporou USB Type-C®
1× USB 5Gbps header s podporou dalších 2 USB 5Gbps portů
1× USB 2.0 header s podporou dalších 2 USB 2.0 portů
3× Addressable Gen 2 headers
1× Clear CMOS header
1× Chassis Intrusion header
1× Front Panel Audio header, F_AUDIO
1× 10-1 pin Front System Panel header
1× Thunderbolt™ USB4® header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| Příslušenství v balení |
SATA kabely, M.2 rubber packages, TUF Gaming sticker, M.2 screw package a Quick start guide
2× SATA 6 Gb/s cables
2× M.2 Rubber Packages
1× TUF Gaming sticker
1× Screw package for M.2 SSD
1× Quick start guide
Obsah balení se může lišit podle regionální distribuce a revize produktu
|
| BIOS a správa |
2× 128 Mb Flash ROM, UEFI AMI BIOS, WOL by PME a PXE
2× 128 Mb Flash ROM
UEFI AMI BIOS
Manageability: WOL by PME, PXE
ASUS EZ Flash pro aktualizace BIOSu
ASUS CrashFree BIOS 3 pro obnovu BIOSu
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Operační systém |
Windows 11 a Windows 10 64-bit
Oficiální specifikace uvádí Windows 11 a Windows 10 64-bit
Aktualizovaná poznámka ASUS uvádí pro Intel® Core Ultra 200S Series podporu Windows 10, verze 21H2 a novější, a Windows 11, verze 22H2 a novější
Aktualizovaná poznámka ASUS uvádí pro Intel® Core Ultra 200S Plus Series Windows 11, verze 25H2 a novější pro plnou kompatibilitu
Dostupnost ovladačů a funkcí se může lišit podle operačního systému, BIOSu, použitých komponent a aktuální podpory ASUS
Pro nejlepší kompatibilitu CPU, DDR5 pamětí, úložiště, síťových funkcí a USB konektivity je vhodné používat aktuální BIOS a ovladače ze support stránky ASUS
|
| Formát a rozměry |
mATX, 24,4 × 24,4 cm
mATX form factor
Rozměry: 9,6 × 9,6 palce / 24,4 × 24,4 cm
Při výběru skříně je vhodné ověřit podporu micro-ATX, prostor pro grafickou kartu, airflow, vedení kabeláže, M.2 chlazení a dostupnost požadovaných čelních USB konektorů
|
| Klíčové vlastnosti |
Intel B860 micro-ATX deska pro LGA1851 s DDR5, PCIe 5.0, 3× M.2, 2.5Gb LAN, USB-C 20Gbps, HDMI, DisplayPort, S/PDIF a Thunderbolt USB4 headerem
Intel® LGA1851 socket
Podpora Intel® Core™ Ultra Processors (Series 2)
Intel® B860 Chipset
micro-ATX formát
4× DDR5 DIMM, až 256 GB
DDR5 až 8800+ MT/s OC
CUDIMM, DIMM Fit, Intel XMP a ASUS Enhanced Memory Profile III
Non-ECC Un-buffered DIMM podle oficiální specifikace
1× PCIe 5.0 x16 slot přes Intel Core Ultra procesor
1× PCIe 4.0 x4 slot přes čipset
3× M.2 sloty
1× M.2 PCIe 5.0 x4, typ 2280
2× M.2 PCIe 4.0 x4 podle čipsetu
4× SATA 6 Gb/s
Intel Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Realtek 2.5Gb Ethernet
TUF LANGuard
DisplayPort 1.4 s podporou 4K při 60 Hz
HDMI 2.1 s podporou 4K při 60 Hz
USB 20Gbps Type-C® s DisplayPort Alt Mode
Přední USB 10Gbps Type-C® connector
Realtek 7.1 Surround Sound High Definition Audio
Optical S/PDIF out port
Aura Sync
3× Addressable Gen 2 headers
Thunderbolt™ USB4® header
PCIe Slot Q-Release
Q-Dashboard, Q-DIMM, Q-LED a M.2 Q-Latch
ASUS AI Advisor
NPU Boost
Armoury Crate, ASUS DriverHub a TurboV Core
Fan Xpert 2+
Power Saving
12+1+2+1 80A Power Stages
DIGI+ VRM a ProCool
M.2 heatsinks a VRM heatsink design
Windows 11 a Windows 10 64-bit
|
