| Kategorie |
Specifikace |
| Model |

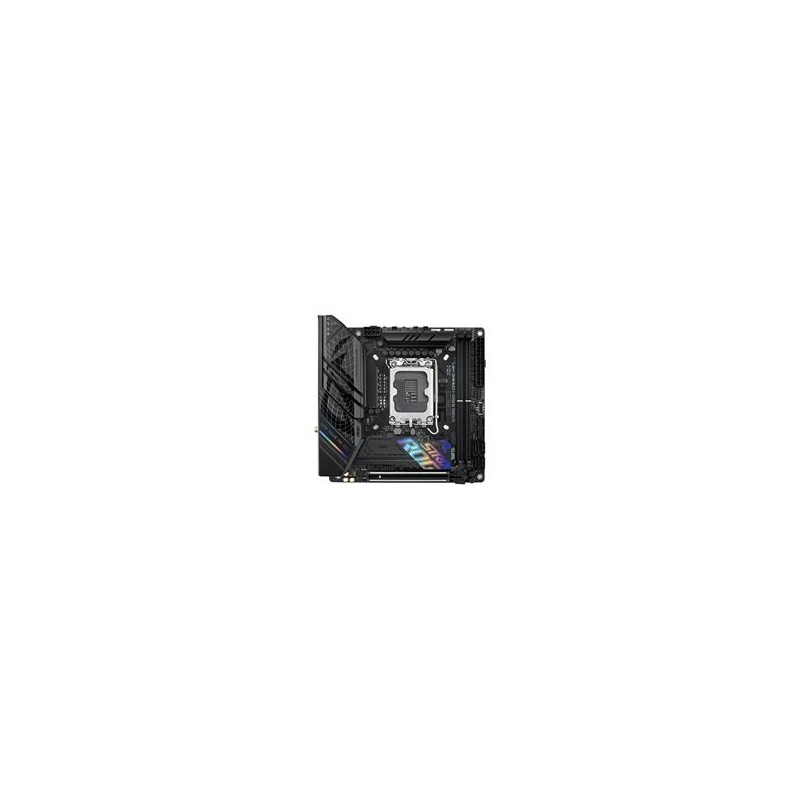

ASUS ROG STRIX B760-I GAMING WIFI
|
| Produktová řada |
|
| Typ produktu |
Základní deska / Mini-ITX motherboard
|
| Platforma a procesory |
Intel® Socket LGA1700
Podpora Intel® Core™ 14th Gen Processors
Podpora Intel® Core™ 13th Gen Processors
Podpora Intel® Core™ 12th Gen Processors
Podpora Intel® Pentium® Gold Processors
Podpora Intel® Celeron® Processors
Podpora Intel® Turbo Boost Technology 2.0
Podpora Intel® Turbo Boost Max Technology 3.0 podle typu CPU
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Pro podporu novějších CPU může být vyžadována aktuální verze BIOSu
|
| Čipset |
Intel® B760 Chipset
|
| Paměť |
2× DIMM, maximálně 96 GB DDR5
DDR5 7600 OC / 7466 OC / 7200 OC / 7000 OC / 6800 OC / 6600 OC / 6400 OC
DDR5 6200 OC / 6000 OC / 5800 OC / 5600 / 5400 / 5200 / 5000 / 4800 MHz
Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Podpora Intel® Extreme Memory Profile, XMP
ASUS OptiMem II
Podporované typy pamětí, datové rychlosti a počet modulů se liší podle CPU a konfigurace
Reálné rychlosti a kompatibilita se řídí CPU, paměťovými moduly, BIOSem a ASUS QVL seznamem
|
| Grafické výstupy |
DisplayPort 1.4 a HDMI 2.1
1× DisplayPort
DisplayPort podporuje až 4K při 60 Hz dle DisplayPort 1.4 podle oficiální specifikace
1× HDMI® port
HDMI podporuje až 4K při 60 Hz dle HDMI 2.1 podle oficiální specifikace
Grafické specifikace se mohou lišit podle typu CPU
Funkčnost obrazových výstupů závisí na procesoru s integrovanou grafikou nebo samostatné grafické kartě
|
| Rozšiřující sloty |
1× PCIe 5.0 x16 SafeSlot
Intel® Core™ Processors 14th / 13th / 12th Gen: 1× PCIe 5.0 x16 slot
Hlavní slot je proveden jako ASUS SafeSlot pro vyšší mechanickou pevnost
PCIe 5.0 rozhraní poskytuje vysokou propustnost pro moderní grafické karty
Mini-ITX formát nabízí jeden hlavní rozšiřující slot pro grafickou kartu nebo jinou PCIe kartu
Skutečný režim linek závisí na použitém procesoru, osazené kartě a konfiguraci systému
|
| Úložiště |
2× PCIe 4.0 M.2 slot a 4× SATA 6 Gb/s
Celkem podpora 2× M.2 slotů a 4× SATA 6 Gb/s portů
Intel® 14th / 13th / 12th Gen Processors: M.2_1 slot, Key M, typ 2260/2280, PCIe 4.0 x4
Intel® B760 Chipset: M.2_2 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4
4× SATA 6 Gb/s porty
Jeden M.2 slot je umístěn s masivnějším chladičem, druhý je u Mini-ITX konstrukce umístěn tak, aby šetřil prostor
M.2 Q-Latch pro jednodušší montáž SSD bez klasických šroubků
Přesná kompatibilita disků a režimy linek se řídí manuálem a ASUS QVL seznamem
|
| RAID |
Intel® Rapid Storage Technology
Podpora SATA RAID 0 / 1 / 5 / 10 podle oficiální specifikace
Podpora RAID se může lišit podle použitých disků, BIOSu, ovladačů a konfigurace systému
Pro aktuální možnosti konfigurace je vhodné ověřit manuál a podporu ASUS
|
| Síťová konektivita |
Intel® 2.5Gb Ethernet
1× Intel® 2.5Gb Ethernet
ASUS LANGuard
Vhodné pro rychlé kabelové připojení, online hraní, streamování a přenos velkých souborů
ASUS AI Networking podle produktové stránky výrobce pro jednodušší optimalizaci síťového provozu
|
| Bezdrátová konektivita |
Wi-Fi 6E a Bluetooth® 5.3
Wi-Fi 6E, 2×2 Wi-Fi 6E, 802.11 a/b/g/n/ac/ax
Podpora pásem 2,4 GHz, 5 GHz a 6 GHz podle regionálních omezení
Bluetooth® v5.3
Wi-Fi anténní konektory na zadním panelu
Wi-Fi 6E v 6GHz pásmu se může lišit podle země a regulace
Plná funkčnost Wi-Fi 6E vyžaduje kompatibilní operační systém, ovladače, router a regionální podporu
|
| USB |
Zadní USB: celkem 8 portů
1× USB 3.2 Gen 2x2 port na zadním panelu, USB Type-C®
4× USB 3.2 Gen 1 porty na zadním panelu, 3× Type-A + 1× USB Type-C®
3× USB 2.0 porty na zadním panelu, 3× Type-A
Přední USB: celkem až 5 portů
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
1× USB 2.0 header s podporou dalších 2 USB 2.0 portů
Přesná dostupnost předních portů závisí na zapojení ve skříni
|
| Audio |
ROG SupremeFX S1220A + Savitech SV3H712 AMP
ROG SupremeFX 7.1-Channel High Definition Audio CODEC S1220A
Impedance sense pro přední a zadní sluchátkové výstupy
Jack-detection, Multi-streaming a Front Panel Jack-retasking
120 dB SNR stereo playback output a 113 dB SNR recording input podle oficiální specifikace
Podpora až 32-bit / 192 kHz playback podle oficiální specifikace
SupremeFX Shielding Technology
Savitech SV3H712 AMP
Premium audio capacitors
DTS® Sound Unbound™
Sonic Studio III
Two-Way AI Noise Cancelation podle produktové stránky výrobce
|
| Napájení a VRM |
8 + 1 + 2 power stages až 80 A
8 + 1 + 2 power stages podle produktové stránky výrobce
Power stages jsou dimenzované až na 80 A podle produktové stránky výrobce
ProCool Power Connector
High-end alloy chokes
Durable capacitors
Eight-layer PCB design podle produktové stránky výrobce pro lepší odvod tepla v oblasti napájení
Napájecí návrh je určen pro moderní Intel procesory v kompaktních Mini-ITX sestavách
Stabilita a limity závisí na použitém CPU, chlazení, BIOSu a kvalitě napájecího zdroje
|
| Chlazení |
VRM heatsinky, M.2 heatsink a PWM/DC řízení ventilátorů
Thick heatsinks bridged to the VRM with high-conductivity thermal pads podle produktové stránky výrobce
Větší VRM heatsink je integrován s I/O krytem pro větší chladicí plochu podle produktové stránky výrobce
Chlazení M.2 SSD včetně robustního heatsinku pro hlavní M.2 pozici
1× CPU Fan header
1× AIO Pump header
1× Chassis Fan header
Thermal Sensor header podle produktových specifikací
Chladicí výbava je navržena pro stabilní provoz kompaktní SFF sestavy
|
| DIY a diagnostika |
M.2 Q-Latch, Q-LED a pre-mounted I/O shield
M.2 Q-Latch pro jednoduchou instalaci nebo vyjmutí M.2 SSD
Q-LED diagnostika pro CPU, paměť, grafickou kartu a boot zařízení
Pre-mounted I/O shield
SafeSlot pro hlavní PCIe 5.0 x16 slot
Clear CMOS header podle dostupných specifikací
Funkce jsou navrženy pro jednodušší montáž, servis a diagnostiku kompaktní sestavy
|
| RGB a personalizace |
Aura Sync RGB, Aura RGB header a Addressable Gen 2 RGB header
ASUS Aura Sync RGB lighting
1× Aura RGB header
1× Addressable Gen 2 header
Synchronizace kompatibilních RGB komponent, LED pásků, ventilátorů a příslušenství přes Aura Sync
Přesná kompatibilita se řídí použitým příslušenstvím a podporou ASUS Aura Sync
|
| BIOS a software |
ROG UEFI BIOS, Armoury Crate, AI Networking a AIDA64 Extreme trial
ROG UEFI BIOS s intuitivním dashboardem podle produktové stránky výrobce
Armoury Crate pro správu ASUS zařízení a Aura Sync
ASUS AI Networking
Two-Way AI Noise Cancelation
Sonic Studio III
DTS® Sound Unbound™
Integrovaný MemTest86 podle produktové stránky výrobce
AIDA64 Extreme 60denní trial podle produktové stránky výrobce
Dostupnost softwarových funkcí se může lišit podle operačního systému, ovladačů a aktuální verze softwaru
|
| Zadní I/O porty |
USB 20Gbps Type-C, HDMI, DisplayPort, Wi-Fi, 2.5Gb LAN a audio
1× USB 3.2 Gen 2x2 Type-C®
3× USB 3.2 Gen 1 Type-A
1× USB 3.2 Gen 1 Type-C®
3× USB 2.0 Type-A
1× DisplayPort
1× HDMI® port
1× Intel® 2.5Gb Ethernet RJ-45
Wi-Fi anténní konektory
5× audio jack
Rozložení zadních portů se může mírně lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, M.2, SATA, USB, ventilátory a RGB
1× 24pin hlavní napájecí konektor
1× 8pin +12V CPU power connector
2× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× USB 3.2 Gen 2 connector pro USB Type-C®
1× USB 3.2 Gen 1 header pro další 2 USB porty
1× USB 2.0 header pro další 2 USB porty
1× CPU Fan header
1× AIO Pump header
1× Chassis Fan header
1× Aura RGB header
1× Addressable Gen 2 header
1× Front Panel Audio header
1× Thermal Sensor header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| Příslušenství v balení |
Wi-Fi anténa, M.2 příslušenství a dokumentace
Wi-Fi anténa podle produktové výbavy
SATA kabely podle regionálního balení
M.2 montážní příslušenství včetně Q-Latch prvků podle regionální výbavy
ROG / ASUS doplňky a dokumentace podle regionálního balení
Přesný obsah balení se může lišit podle regionu a revize produktu
|
| Operační systém |
Windows 11 a Windows 10 64-bit podle dostupných ovladačů ASUS
Podpora se řídí aktuálními ovladači na stránkách ASUS
Pro plnou kompatibilitu je vhodné použít aktuální verzi BIOSu, Intel chipset driverů, síťových ovladačů a audio ovladačů
Dostupnost funkcí Wi-Fi 6E se může lišit podle operačního systému, ovladačů a regionálních omezení
|
| Formát |
Mini-ITX, 17 × 17 cm
Mini-ITX form factor
Rozměry: 6,7 × 6,7 palce, 17 × 17 cm
Vhodné pro kompaktní SFF skříně s podporou Mini-ITX
Při výběru skříně je vhodné ověřit prostor pro grafickou kartu, chlazení CPU, napájecí zdroj a vedení kabeláže
|
| Klíčové vlastnosti |
Mini-ITX Intel B760 platforma s DDR5, PCIe 5.0, Wi-Fi 6E, 2× M.2 a 2.5Gb LAN
Intel® LGA1700 socket
Podpora Intel® Core™ 14th / 13th / 12th Gen, Pentium® Gold a Celeron® Processors
Intel® B760 chipset
Mini-ITX formát 17 × 17 cm
2× DDR5 DIMM až 96 GB
DDR5 až 7600 OC podle oficiální specifikace
Intel® XMP a ASUS OptiMem II
8 + 1 + 2 power stages až 80 A
ProCool Power Connector
1× PCIe 5.0 x16 SafeSlot
2× PCIe 4.0 M.2 sloty
4× SATA 6 Gb/s
Intel® Rapid Storage Technology pro SATA RAID 0 / 1 / 5 / 10
Intel® 2.5Gb Ethernet s ASUS LANGuard
Wi-Fi 6E a Bluetooth 5.3
Zadní USB 3.2 Gen 2x2 Type-C®
Přední USB Type-C header
HDMI 2.1 a DisplayPort 1.4
ROG SupremeFX S1220A audio a Savitech SV3H712 AMP
Two-Way AI Noise Cancelation a AI Networking
Aura Sync RGB
1× Aura RGB header a 1× Addressable Gen 2 RGB header
M.2 Q-Latch, Q-LED, SafeSlot a pre-mounted I/O shield
PN 90MB1D90-M1EAY0 a EAN 4711081997658
|
