Typ paměti
DDR5
Paměť - max. velikost (GB)
256
Paměť - počet slotů celkem
4
Model
MSI MEG X870E ACE MAX
Wi-Fi
Ano
Bluetooth
Ano
Konektor DVI
Ne
Konektor VGA (D-Sub)
Ne
Ethernet - rychlost
10 Gbs
Počet LAN portů
2
Konektor HDMI
Ano
Patice
AM5
Výrobce chipsetu
AMD
Chipset
X870e
Podpora generace CPU
7. až 9. gen Ryzen
Maximální frekvence pamětí
9000
XMP
Ano
Podpora pro paměti typu ECC
Ne
Velikost základní desky
ATX
Počet pinů USB 2.0 (interní)
2
Počet USB 2.0 (externí)
0
Počet pinů USB 3.x (interní)
2
Počet USB 3.x (externí)
9
USB Typ C (interní)
1
Počet USB Typ C (externí)
4
ThunderBolt (interní)
Ne
ThunderBolt (externí)
Ano
COM port (interní)
Ne
COM port (externí)
Ne
LPT port (interní)
Ne
LPT port (externí)
Ne
Počet slotů PCIe x16
2
Počet slotů PCIe x1
0
Počet slotů PCI
0
Počet slotů M.2
5
Počet konektorů SATA 6Gb/s
4
Typ síťové karty
Marvell, Realtek
RAID řadič
Ano
TPM Header
Ano
SPDIF OUT
Ano
RGB LED Header
Ano
ARGB LED Header
Ano
M.2 v režimu PCIe 4.0 x4
Ano
M.2 v režimu PCIe 5.0 x4
Ano
PCIe 5.0 x16
Ano
Herní provedení
Ano

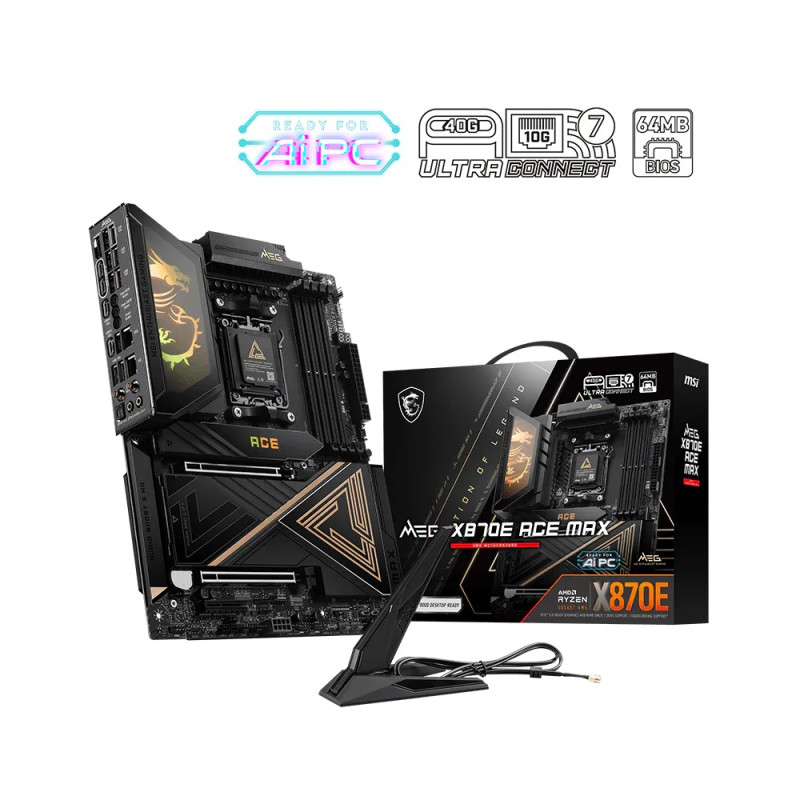

MSI MEG X870E ACE MAX
* Frozr Guard
* EZ DIY
* EZ OC
* Audio Boost 5 HD
* Mystic Light
Chipset: AMD X870E
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000
Patice procesoru: AM5
Paměť:
* 4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 9000-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s
* max. frekvence přetaktování:
• 1DPC 1R rychlost až 8400+ MT/s
• 1DPC 2R rychlost až 6400+ MT/s
• 2DPC 1R rychlost až 6400+ MT/s
• 2DPC 2R rychlost až 6400+ MT/s
* podpora AMD POR Speed a JEDEC Speed
* podpora přetaktování paměti a AMD EXPO™
* podpora Non-ECC, bez vyrovnávací paměti
* podpora CUDIMM, pouze Clock Driver bypass mode
* dvoukanálová architektura paměti
Grafické výstupy:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)
* 1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz
* 2x DisplayPort USB4® typu C, podpora DisplayPort 1.4 s HBR3 přes USB typ C, maximální rozlišení 4K 120Hz
Zvuková karta: Realtek® ALC4082 Codec + ESS9219Q Combo DAC/HPA, 7.1kanálový zvuk, podpora výstupu S/PDIF
Ethernet: 1x Marvell® AQC113CS 10Gbps LAN, 1x Realtek® 8126 5Gbps LAN
WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrátový modul je předinstalován ve slotu M.2 Key-E)
Rozšiřující sloty: 2x PCI-E x16 + 1x PCI-E x4:
* PCI_E1 Gen PCIe 5.0 x16
* PCI_E2 Gen PCIe 5.0 x8
* PCI_E3 Gen PCIe 5.0 x4
PCI_E1 a PCI_E2:
- podpora PCIe 5.0 x16/x0 (pro procesory Ryzen™ 9000/7000)
- podpora PCIe 4.0 x8/x0 (pro procesory Ryzen™ 8700/8600/8400)
- podpora PCIe 4.0 x4/x0 (pro procesory Ryzen™ 8500/8300)
Úložný prostor:
celkem podporuje 5 slotů M.2 a 4 porty SATA 6Gb/s
* M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2260 zařízení
* M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení
* M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 22440/2280 zařízení
* M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
* M.2_5 (čipset) podporuje až PCIe 4.0 x4, podpora 2280 zařízení
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA a podpora RAID 0/1/(5)/10 pro úložná zařízení M.2 NVMe
USB:
Zadní USB (celkem 13 portů)
* 2x USB 4.0 40Gb/s (typ C)
* 2x USB 3.2 Gen 2 10Gb/s (typ C)
* 9x USB 3.2 Gen 2 10Gb/s (typ A)
Přední USB (celkem 9 portů)
* 1x USB 20Gb/s (typ C)
* 4x USB 5Gb/s (typ A)
* 4x USB 2.0
Porty na zadním panelu:
* 2x USB 4.0 40Gb/s (typ C)
* 2x USB 3.2 Gen 2 10Gb/s (typ C)
* 9x USB 3.2 Gen 2 10Gb/s (typ A) červený
* 1x HDMI™
* 1x RJ-45 5G LAN
* 1x RJ-45 10G LAN
* 1x Wi-Fi/Bluetooth
* 2x audio konektor
* 1x S/PDIF out
* 1x tlačítko Flash BIOS
* 1x tlačítko Clear CMOS
* 1x tlačítko Smart
Interní porty:
Napájení
* 1x napájecí konektor (ATX_PWR)
* 2x napájecí konektor (CPU_PWR)
* 1x napájecí konektor (PCIE_PWR 8pin)
* 1x přední konektor typ C pro rychlé nabíjení (PD_PWR1)
Související s ventilátorem a chlazením
* 1x ventilátor CPU
* 2x kombinovaný ventilátor (Pump_Sys Fan)
* 5x systémový ventilátor
Související s úložištěm
* 4x SATA 6Gb/s konektor
* 5x slot M.2 (M-Key)
USB
* 4x USB 2.0
* 4x USB 5Gb/s (typ A)
* 1x USB 20Gb/s (typ C)
Osvětlení LED
* 3x adresovatelný V2 RGB LED konektor (JARGB_V2)
* 1x RGB LED konektor (JRGB)
* 1x EZ Digi-Debug LED
* 4x EZ Debug LED
* 1x EZ Memory Detection LED
* 1x EZ LED Control switch
Ostatní
* 1x EZ Conn-header (JAF_2)
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Water Flow connector
* 1x Front Audio (JAUD)
* 2x Thermal Sensor connector (T_SEN)
* 1x Tuning Controller connector (JDASH)
* 1x TPM pin header (podpora TPM 2.0)
* 2x Direct OC Jumper (JBCLK)
* V-check point
Příslušenství:
* 4x SATA 6Gb/s kabel
* 1 na 3 EZ Conn-kabel (V2)
* 1 na 3 ARGB Gen 2 prodlužovací kabel
* 2x Thermistor kabel
* EZ Front Panel kabel
* EZ Wi-Fi anténa
* 3x M.2 šroub
* USB Drive
* sada nálepek
* EZ M.2 Clip II Remover (klíč)
* uživatelská příručka
Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MEG-X870E-ACE-MAX
