Deska je zaměřena na firemní provoz, správu a dlouhodobou stabilitu. Nabízí ASUS Corporate Stable Model program, ASUS Control Center Express, ASUS Self-Recovering BIOS, ASUS Event Log, Commercial BIOS Kit, TPM 2.0 onboard, LPC debug header, SMBUS header pro DASH LAN, moisture-resistant coating a 24/7 Reliability. Konektivita zahrnuje Realtek 1Gb Ethernet, USB 3.2 Gen 1, DisplayPort, HDMI, D-Sub, DVI-D, COM port, PS/2 porty, Realtek ALC897 7.1 audio a interní LPT, COM, TPM, SMBUS a LPC debug konektory pro profesionální nasazení.
| Kategorie |
Specifikace |
| Model |

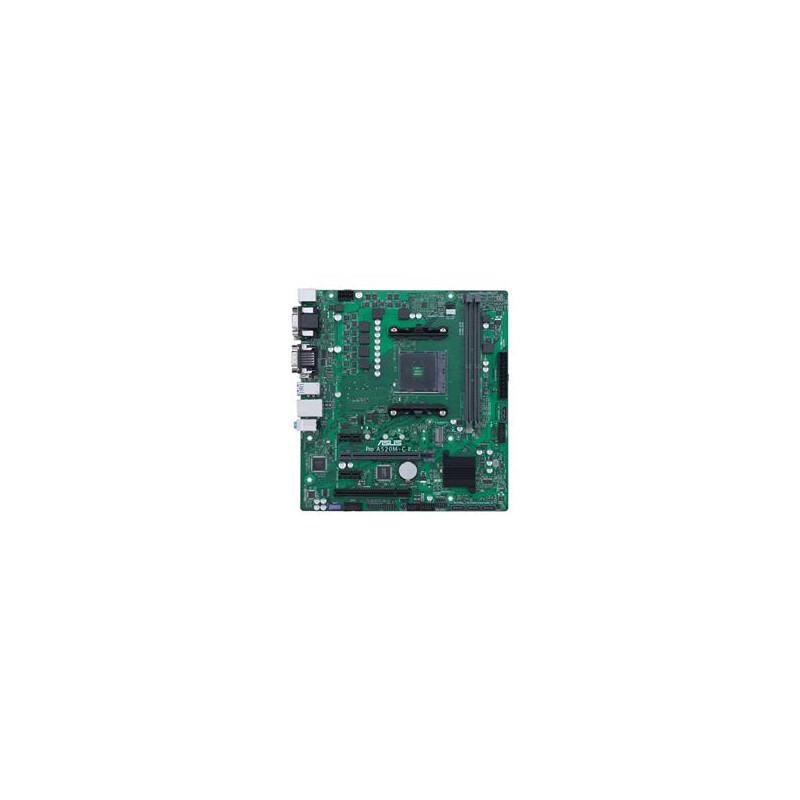

ASUS Pro A520M-C II/CSM
|
| Produktová řada |
|
| Typ produktu |
Základní deska / business microATX motherboard
|
| Platforma a procesory |
AMD Socket AM4
AMD AM4 socket
Produktová stránka uvádí připravenost pro AMD Ryzen™ 5000 Series, 4000 G-Series a 3000 Series Desktop Processors
Oficiální specifikace u rozšiřujících a úložných linek uvádí AMD Ryzen™ 5000 Series / 5000 G-Series / 4000 G-Series / 3000 Series / 3000 G-Series Desktop Processors
Aktuální kompatibilita CPU se řídí ASUS CPU Support listem
Grafické výstupy jsou dostupné podle použitého procesoru a jeho grafické podpory
Platforma AM4 s čipsetem AMD A520 je vhodná pro firemní, kancelářské a servisně spravované sestavy
|
| Čipset |
AMD A520 Chipset
|
| Paměť |
DDR4, Dual Channel, až 4866 MHz OC
DDR4 4866 / 4600 / 4466 / 4400 / 4333 / 4266 / 4200 / 4133 / 4000 / 3866 / 3733 / 3600 / 3466 / 3400 / 3333 MHz OC podle oficiální specifikace
DDR4 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz podle oficiální specifikace
Un-buffered Memory
Dual Channel Memory Architecture
ECC memory support v ECC režimu se liší podle použitého CPU
Externí produktové záznamy uvádějí 2× DDR4 DIMM a maximální kapacitu 64 GB
Frekvence a kompatibilita pamětí závisí na použitém CPU, paměťových modulech, BIOSu a ASUS QVL seznamu
|
| Grafické výstupy |
DisplayPort, HDMI, D-Sub a DVI-D
1× DisplayPort 1.2
1× HDMI™ 2.1 s podporou 4K při 60 Hz podle oficiální specifikace
1× D-Sub port
1× DVI-D port
Grafické specifikace se mohou lišit podle typu CPU
DVI-D port a DisplayPort nemohou pracovat současně podle oficiální poznámky ASUS
Pokud jsou DVI-D a DisplayPort připojeny současně, funkční je pouze DVI-D port podle oficiální poznámky ASUS
|
| Rozšiřující sloty |
1× PCIe 3.0 x16, 2× PCIe 3.0 x1 a 1× PCI
1× PCIe 3.0 x16 slot s podporou x16 režimu pro AMD Ryzen™ 5000 / 5000 G / 4000 G / 3000 / 3000 G Series Desktop Processors podle oficiální specifikace
2× PCIe 3.0 x1 sloty přes AMD A520 Chipset
1× PCI slot
ASUS Q-Slot podle oficiální Q-Design výbavy
Rozšiřující sloty umožňují osazení grafické karty, přídavných řadičů, síťových karet nebo starších PCI rozšiřujících karet
Skutečná kompatibilita závisí na použitém CPU, kartách, BIOSu a konfiguraci systému
|
| Úložiště |
1× M.2 a 4× SATA 6 Gb/s
1× M.2 slot, Key M, typ 2242 / 2260 / 2280
M.2 slot podporuje PCIe 3.0 x4 a SATA režim podle oficiální specifikace
4× SATA 6 Gb/s porty přes AMD A520 Chipset
Podpora RAID 0 / 1 / 10
1× M.2 SSD screw package v balení podle oficiální specifikace
Kompatibilita SSD, režimů a délek modulů se řídí použitým CPU, manuálem a ASUS QVL seznamem
|
| Síťová konektivita |
Realtek 1Gb Ethernet
1× Realtek 1Gb Ethernet
1× Realtek 1Gb Ethernet port na zadním panelu
SMBUS header s možností připojení k DASH LAN pro vzdálenou IT správu podle produktové stránky ASUS
WOL by PME podle oficiální specifikace
PXE podle oficiální specifikace
Skutečná rychlost závisí na síťové infrastruktuře, kabeláži, routeru, switchi a nastavení systému
|
| Bezdrátová konektivita |
bez Wi-Fi a Bluetooth
|
| USB konektivita |
Zadní USB 3.2 Gen 1 a USB 2.0, interní USB headery
Zadní USB: celkem 6 portů
4× USB 3.2 Gen 1 Type-A na zadním panelu
2× USB 2.0 Type-A na zadním panelu
Přední USB: celkem až 6 portů podle oficiální specifikace
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Skutečná rychlost USB závisí na připojeném zařízení, kabelu, operačním systému, ovladačích a konfiguraci
|
| Audio |
Realtek ALC897 7.1 Surround Sound High Definition Audio
Realtek ALC897 7.1 Surround Sound High Definition Audio CODEC podle oficiální specifikace
Oficiální specifikace uvádí také ALC887/897 podle revize
Podpora Jack-detection
Podpora Multi-streaming
Podpora Front Panel Jack-retasking
3× audio jack na zadním panelu
1× Front Panel Audio header, AAFP
Pro 7.1 Surround Sound audio výstup je vyžadována skříň s HD audio modulem na předním panelu
|
| Napájení |
24pin ATX a 8pin +12V napájení
1× 24pin Main Power connector
1× 8pin +12V Power connector
Overcurrent Protection podle oficiální business výbavy
Stabilita sestavy závisí na použitém procesoru, napájecím zdroji, chlazení, BIOSu a celkové konfiguraci systému
|
| Chlazení |
Aluminum heatsink design a 3 ventilátorové konektory
ASUS Thermal Solution: Aluminum heatsink design
1× 4pin CPU Fan header
2× 4pin Chassis Fan headers
Chladicí výbava je navržena pro stabilní provoz kancelářských, firemních a průmyslově orientovaných sestav
Skutečná účinnost chlazení závisí na skříni, proudění vzduchu, CPU chladiči a provozním prostředí
|
| Business a CSM funkce |
ASUS Corporate Stable Model, ACCE, Self-Recovering BIOS a Event Log
ASUS Corporate Stable Model, CSM
ASUS Control Center Express, ACCE
ASUS Self-Recovering BIOS
ASUS Event Log
ASUS Commercial BIOS Kit
ASUS LPC debug header
SMBUS header pro DASH LAN
Moisture-resistant coating
24/7 Reliability
Overcurrent Protection
Business zaměření je vhodné pro firemní fleet, kancelářské počítače, servisní prostředí a dlouhodobě spravované instalace
|
| Bezpečnost a správa |
TPM 2.0 onboard, WOL by PME a PXE
TPM 2.0 IC Onboard podle oficiální specifikace
WOL by PME
PXE
ASUS Control Center Express pro IT endpoint management podle produktové stránky ASUS
Commercial BIOS Kit pro rychlejší přizpůsobení BIOSu podle produktové stránky ASUS
ASUS Event Log pro zachycení a správu detailních systémových informací podle produktové stránky ASUS
|
| Zadní I/O porty |
USB 3.2 Gen 1, USB 2.0, DisplayPort, D-Sub, DVI-D, HDMI, 1Gb LAN, audio, COM a PS/2
4× USB 3.2 Gen 1 Type-A
2× USB 2.0 Type-A
1× DisplayPort
1× D-Sub port
1× DVI-D port
1× HDMI™ port
1× Realtek 1Gb Ethernet port
3× Audio jacks
1× COM port
1× PS/2 Keyboard port
1× PS/2 Mouse port
Přesné rozložení zadních portů se může lišit podle revize a regionální dostupnosti
|
| Interní konektory |
Napájení, M.2, SATA, USB, ventilátory, COM, LPT, LPC, SMBUS, Speaker a systémový panel
1× 24pin Main Power connector
1× 8pin +12V Power connector
1× M.2 slot, Key M
4× SATA 6 Gb/s porty
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
1× 4pin CPU Fan header
2× 4pin Chassis Fan headers
1× Clear CMOS header
1× Chassis Intrude header
1× COM Port header
1× Front Panel Audio header, AAFP
1× LPC debug header
1× LPT header
1× SMBUS header
1× Speaker header
1× 10-1 pin System Panel header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| ASUS Q-Design a EZ DIY |
Q-DIMM, Q-Slot, Box Headers a servisní diagnostika
ASUS Q-DIMM
ASUS Q-Slot
ASUS EZ DIY Box Headers
LPC debug header pro efektivnější troubleshooting podle produktové stránky ASUS
Clear CMOS header
Chassis Intrude header
ASUS Self-Recovering BIOS pro automatickou obnovu BIOSu z ověřené zálohy podle produktové stránky ASUS
|
| BIOS |
128 Mb Flash ROM, UEFI AMI BIOS
128 Mb Flash ROM
UEFI AMI BIOS
ASUS Self-Recovering BIOS
ASUS Commercial BIOS Kit
ASUS Event Log
Pro plnou kompatibilitu CPU, pamětí a dalších funkcí je vhodné používat aktuální BIOS a ovladače ASUS
|
| Software |
ASUS Control Center Express
ASUS Control Center Express, ACCE
IT Management software supported podle oficiální specifikace
ACC Express Activation Key Card v balení podle oficiální specifikace
ASUS Control Center Express je podle produktové stránky ASUS dostupný pro CSM základní desky
Dostupnost funkcí se může lišit podle operačního systému, BIOSu, ovladačů a verze softwaru
|
| Příslušenství v balení |
SATA kabely, I/O Shield, M.2 šroubek, Support DVD, ACC Express karta a manuál
2× SATA 6 Gb/s kabel
1× I/O Shield
1× M.2 SSD screw package
1× Support DVD
1× ACC Express Activation Key Card
1× User manual
Přesný obsah balení se může lišit podle regionu a revize produktu
|
| Operační systém |
Windows 10 64bit a novější/div>
|
| Formát |
microATX, 24,4 × 22,9 cm
microATX form factor
Rozměry podle oficiální specifikace: 24,4 × 22,9 cm
Vhodné pro kancelářské, firemní, servisní a spravované počítače v kompaktních microATX skříních
Při výběru skříně je vhodné ověřit podporu microATX formátu, prostor pro grafickou kartu, vedení kabeláže a dostupnost potřebných čelních portů
|
| Klíčové vlastnosti |
AMD A520 business microATX deska s AM4, DDR4, M.2, 1Gb LAN, TPM 2.0 a ASUS CSM správou
AMD AM4 socket
AMD A520 Chipset
microATX formát 24,4 × 22,9 cm
DDR4 až 4866 MHz OC podle oficiální specifikace
Dual Channel Memory Architecture
ECC režim podle použitého CPU
1× PCIe 3.0 x16 slot
2× PCIe 3.0 x1 sloty
1× PCI slot
1× M.2 slot, PCIe 3.0 x4 a SATA režim
4× SATA 6 Gb/s
RAID 0 / 1 / 10
Realtek 1Gb Ethernet
USB 3.2 Gen 1 a USB 2.0
DisplayPort, HDMI, D-Sub a DVI-D
Realtek ALC897 7.1 Surround Sound audio
TPM 2.0 IC Onboard
COM port, COM header, LPT header, SMBUS header a LPC debug header
ASUS Self-Recovering BIOS
ASUS Event Log
ASUS Commercial BIOS Kit
ASUS Control Center Express
Moisture-resistant coating
24/7 Reliability
Overcurrent Protection
|
