| Kategorie |
Specifikace |
| Model |

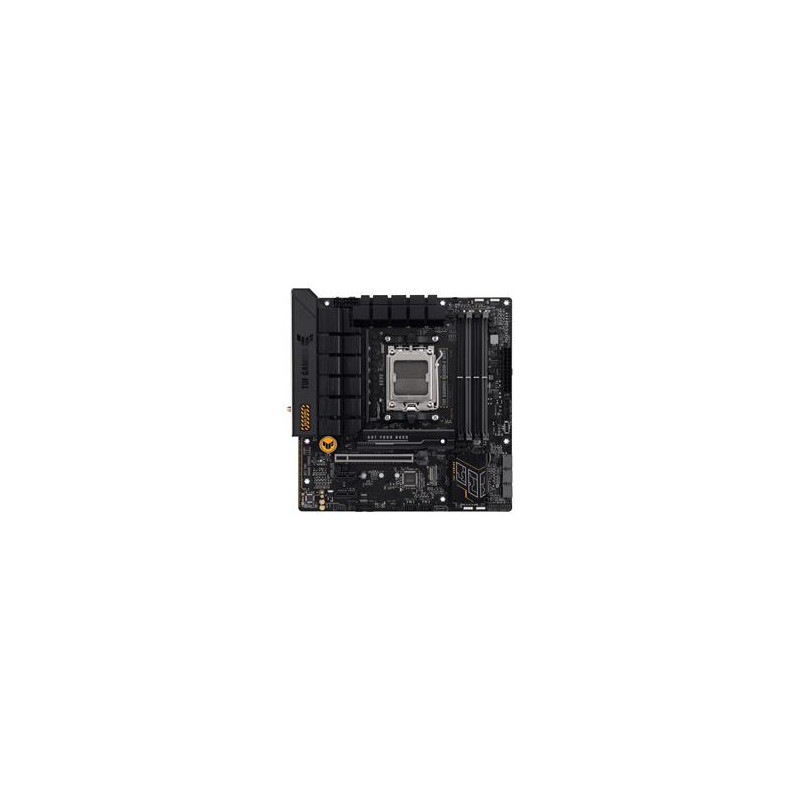

ASUS TUF GAMING B650M-E WIFI
|
| Produktová řada |
|
| Typ produktu |
Základní deska / AMD AM5 micro-ATX motherboard
|
| Platforma a procesory |
AMD Socket AM5 pro AMD Ryzen™ 9000 / 8000 / 7000 Series Desktop Processors
AMD Socket AM5
Podpora AMD Ryzen™ 9000 Series Desktop Processors
Podpora AMD Ryzen™ 8000 Series Desktop Processors
Podpora AMD Ryzen™ 7000 Series Desktop Processors
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Platforma AMD AM5 je vhodná pro moderní herní, pracovní a univerzální sestavy s DDR5 pamětí a rychlým NVMe úložištěm
|
| Čipset |
AMD B650
|
| Paměť |
4× DDR5 DIMM, až 192 GB, až 7600+ MT/s OC
4× DIMM slot
Maximální kapacita až 192 GB
DDR5 7600+ OC / 7200 OC / 7000 OC / 6800 OC / 6600 OC / 6400 OC / 6200 OC / 6000 OC / 5800 OC / 5600 OC / 5400 OC / 5200 / 5000 / 4800
ECC a Non-ECC Un-buffered Memory podle oficiální specifikace
Dual Channel Memory Architecture
Podpora AMD Extended Profiles for Overclocking, EXPO™
ASUS OptiMem II
Non-ECC un-buffered DDR5 paměť podporuje On-Die ECC funkci
Podporované rychlosti, typy pamětí, kapacity a počet modulů se liší podle CPU, paměťové konfigurace, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
2× DisplayPort a 1× HDMI
2× DisplayPort
DisplayPort podporuje maximálně 8K při 60 Hz dle DisplayPort 1.4 podle oficiální specifikace
1× HDMI™ port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1 podle oficiální specifikace
Grafické specifikace se mohou lišit podle typu procesoru
Obrazové výstupy jsou dostupné při použití kompatibilního procesoru s integrovanou grafikou
Skutečné podporované rozlišení závisí na použitém CPU, monitoru, kabelu, ovladačích a nastavení systému
|
| Rozšiřující sloty |
1× PCIe 4.0 x16 SafeSlot Core+ a 2× PCIe 4.0 x1
AMD Ryzen™ 9000 / 7000 Series Desktop Processors: 1× PCIe 4.0 x16 slot s podporou x16 režimu
AMD Ryzen™ 8000 Series Desktop Processors: 1× PCIe 4.0 x16 slot s podporou x8/x4 režimu podle typu CPU
AMD B650 Chipset: 2× PCIe 4.0 x1 sloty
ASUS SafeSlot Core+ podle produktové stránky ASUS
Podpora a režimy PCIe bifurcation se řídí ASUS support tabulkou a použitým CPU
Skutečný režim linek závisí na použitém CPU, BIOSu a osazené konfiguraci
|
| Úložiště |
2× M.2 včetně PCIe 5.0 x4 a 4× SATA 6 Gb/s
Celkem podpora 2× M.2 slotů a 4× SATA 6 Gb/s portů
AMD Ryzen™ 9000 / 7000 Series Desktop Processors: M.2_1 slot, Key M, typ 2242/2260/2280, PCIe 5.0 x4 mode
AMD Ryzen™ 9000 / 7000 Series Desktop Processors: M.2_2 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
AMD Ryzen™ 8000 Series Desktop Processors: M.2_1 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
AMD Ryzen™ 8000 Series Desktop Processors: M.2_2 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4/x2 mode podle typu CPU
AMD B650 Chipset: 4× SATA 6 Gb/s porty
Kompatibilita SSD, režimy a rychlosti závisí na použitém disku, CPU, BIOSu a konfiguraci systému
|
| RAID |
AMD RAIDXpert2 Technology pro PCIe RAID i SATA RAID
AMD RAIDXpert2 Technology
Podpora PCIe RAID 0 / 1 / 10
Podpora SATA RAID 0 / 1 / 10
Dostupnost RAID funkcí se může lišit podle procesoru, úložiště, BIOSu, ovladačů a konfigurace systému
|
| Síťová konektivita |
Realtek 2.5Gb Ethernet s TUF LANGuard
1× Realtek 2.5Gb Ethernet
TUF LANGuard
1× RJ-45 LAN port na zadním panelu
Skutečná propustnost závisí na kabeláži, switchi, ovladači, operačním systému a konfiguraci sítě
|
| Bezdrátová konektivita |
Wi-Fi 6 a Bluetooth 5.2
Wi-Fi 6
2×2 Wi-Fi 6, 802.11 a/b/g/n/ac/ax
Podpora frekvenčních pásem 2,4 GHz a 5 GHz
Bluetooth v5.2
Bluetooth verze se může lišit podle použitého Wi-Fi modulu
Bezdrátová rychlost a dostupnost funkcí závisí na routeru, ovladačích, operačním systému, regionálních regulacích a prostředí
|
| USB konektivita |
Zadní USB 3.2 Gen 2 Type-A/Type-C a přední USB 3.2 Gen 1 Type-C
Zadní I/O podle produktové stránky: 2× USB 3.2 Gen 2, 1× Type-A + 1× USB Type-C®
Zadní I/O podle produktové stránky: 2× USB 3.2 Gen 1
Zadní I/O podle produktové stránky: 4× USB 2.0
Přední USB podle produktové stránky: 1× Front USB 3.2 Gen 1 Type-C® port
Přední USB podle produktové stránky: 1× Front USB 3.2 Gen 1 header
Přední USB podle produktové stránky: 2× Front USB 2.0 headers
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| Audio |
Realtek 7.1kanálové audio s DTS Audio Processing
Realtek 7.1ch Audio CODEC podle produktové stránky ASUS
7.1kanálové audio
DTS Audio Processing
Audio Shielding
Premium audio capacitors
Dedicated audio PCB layers
Zadní panel: 3× audio jack podle produktové stránky
Dostupnost a kvalita zvukových funkcí závisí na ovladačích, operačním systému, reproduktorech nebo headsetu a konfiguraci systému
|
| AI a komunikace |
Two-Way AI Noise Cancelation
Two-Way AI Noise Cancelation podle produktové stránky ASUS
Funkce je určena pro snížení okolního hluku při online komunikaci, hraní a videohovorech
Dostupnost a kvalita funkce závisí na verzi softwaru, mikrofonu, operačním systému a konfiguraci
|
| RGB a osvětlení |
Aura Sync, 3× Addressable Gen 2 RGB header a 1× RGB strip header
Aura Sync
3× Addressable Gen 2 RGB headers
1× RGB strip header
Podpora kompatibilního Aura Sync hardwaru
RGB funkce závisí na připojeném příslušenství, Armoury Crate / Aura softwaru a konfiguraci systému
|
| Chlazení |
Enlarged VRM heatsinks a komplexní chlazení TUF Gaming
Enlarged VRM heatsinks podle produktové stránky ASUS
Comprehensive cooling system podle produktové stránky ASUS
Chladicí výbava je navržena pro stabilitu napájecí kaskády, M.2 úložišť a celého systému při herním i pracovním zatížení
Řízení chlazení a chování ventilátorů závisí na BIOSu, softwaru, zapojení ventilátorů a konfiguraci skříně
|
| Napájení a konstrukce |
8+2+1 power stages a ProCool konektory
8 (60A) + 2 (60A) + 1 power stages podle produktové stránky ASUS
ProCool Connectors podle produktové stránky ASUS
Military-grade components podle produktové stránky ASUS
1× 24pin Main Power connector
CPU napájecí konektory podle rozvržení desky a manuálu
Konstrukce je zaměřená na stabilní napájení procesoru, dlouhodobou odolnost a spolehlivost sestavy
|
| Ochrana a spolehlivost |
TUF Gaming odolnost, TUF LANGuard a ASUS SafeSlot Core+
TUF Gaming motherboards podle produktové stránky procházejí endurance testingem zaměřeným na odolnost a stabilitu
TUF LANGuard
ASUS SafeSlot Core+
Military-grade components podle produktové stránky ASUS
Odolná konstrukce TUF Gaming je zaměřená na stabilní provoz, robustní napájení a dlouhodobou spolehlivost
|
| Diagnostika a servis |
BIOS FlashBack™, UEFI BIOS a Armoury Crate
BIOS FlashBack™ podle produktové stránky ASUS
UEFI BIOS
Armoury Crate
PBO Enhancement podle produktové stránky ASUS
Power Saving podle produktové stránky ASUS
Funkce usnadňují konfiguraci systému, správu desky, aktualizaci BIOSu a ovládání prvků ASUS
Dostupnost jednotlivých funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Zadní I/O porty |
HDMI, 2× DisplayPort, BIOS FlashBack, USB, PS/2, Wi-Fi, 2.5Gb LAN a audio
1× HDMI™ port
2× DisplayPort
1× BIOS FlashBack™ button
2× USB 3.2 Gen 2, 1× Type-A + 1× USB Type-C®
2× USB 3.2 Gen 1
4× USB 2.0
1× PS/2 Keyboard/Mouse combo port
1× Realtek 2.5Gb Ethernet port
Wi-Fi anténní konektory / Wi-Fi modul podle zadního panelu
3× audio jack
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, 2× M.2, SATA, přední USB-C, USB, RGB, audio a systémové konektory
1× 24pin Main Power connector
CPU napájecí konektory podle manuálu a revize desky
2× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× přední USB 3.2 Gen 1 Type-C® port
1× USB 3.2 Gen 1 header
2× USB 2.0 headery
3× Addressable Gen 2 RGB headers
1× RGB strip header
Front Panel Audio header
System Panel header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| BIOS a software |
PBO Enhancement, Power Saving, UEFI BIOS a Armoury Crate
PBO Enhancement
Power Saving
UEFI BIOS
Armoury Crate
Aura Sync
AMD Precision Boost Overdrive, PBO, podle produktové stránky ASUS
Funkce umožňují ladění výkonu, úsporných profilů, osvětlení a správy systému podle konfigurace sestavy
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Operační systém |
Windows podle dostupnosti ovladačů ASUS
Pro dostupnost ovladačů, BIOSu a podpůrného softwaru je vhodné používat support stránku ASUS
Dostupnost funkcí se může lišit podle operačního systému, verze BIOSu, ovladačů a konfigurace
Pro nejlepší kompatibilitu CPU, DDR5 pamětí, Wi-Fi/Bluetooth, úložiště a síťových funkcí je vhodné používat aktuální BIOS a ovladače ASUS
|
| Formát a rozměry |
micro-ATX
micro-ATX form factor
Při výběru skříně je vhodné ověřit podporu micro-ATX, prostor pro grafickou kartu, airflow, vedení SATA kabeláže, M.2 chlazení a dostupnost potřebných čelních USB konektorů
|
| Klíčové vlastnosti |
AM5 micro-ATX deska s DDR5, PCIe 5.0 M.2, 2× M.2, Wi-Fi 6, Bluetooth 5.2, 2.5Gb LAN, USB-C, HDMI, dual DisplayPort a Aura Sync
AMD Socket AM5
Podpora AMD Ryzen™ 9000 / 8000 / 7000 Series Desktop Processors
AMD B650 Chipset
micro-ATX formát
4× DDR5 DIMM, až 192 GB
DDR5 až 7600+ MT/s OC
ECC a Non-ECC Un-buffered Memory
AMD EXPO™
ASUS OptiMem II
1× PCIe 4.0 x16 slot pro grafickou kartu podle použitého CPU
2× PCIe 4.0 x1 sloty
2× M.2 sloty
1× M.2 PCIe 5.0 x4 pro Ryzen 9000 / 7000 Series procesory
1× M.2 PCIe 4.0 x4 podle CPU
4× SATA 6 Gb/s
AMD RAIDXpert2 RAID 0 / 1 / 10 pro PCIe i SATA
Wi-Fi 6, 2×2 802.11 a/b/g/n/ac/ax
Bluetooth 5.2
Realtek 2.5Gb Ethernet
TUF LANGuard
2× DisplayPort s podporou až 8K při 60 Hz
HDMI 2.1 s podporou 4K při 60 Hz
Zadní USB 3.2 Gen 2 Type-A a USB Type-C®
Přední USB 3.2 Gen 1 Type-C® port
Realtek 7.1ch Audio CODEC
DTS Audio Processing
Two-Way AI Noise Cancelation
Aura Sync
3× Addressable Gen 2 RGB headers a 1× RGB strip header
8+2+1 power stages
ProCool Connectors
Enlarged VRM heatsinks
BIOS FlashBack™
PBO Enhancement a Power Saving
UEFI BIOS
Armoury Crate
ASUS SafeSlot Core+
|
