| Kategorie |
Specifikace |
| Model |

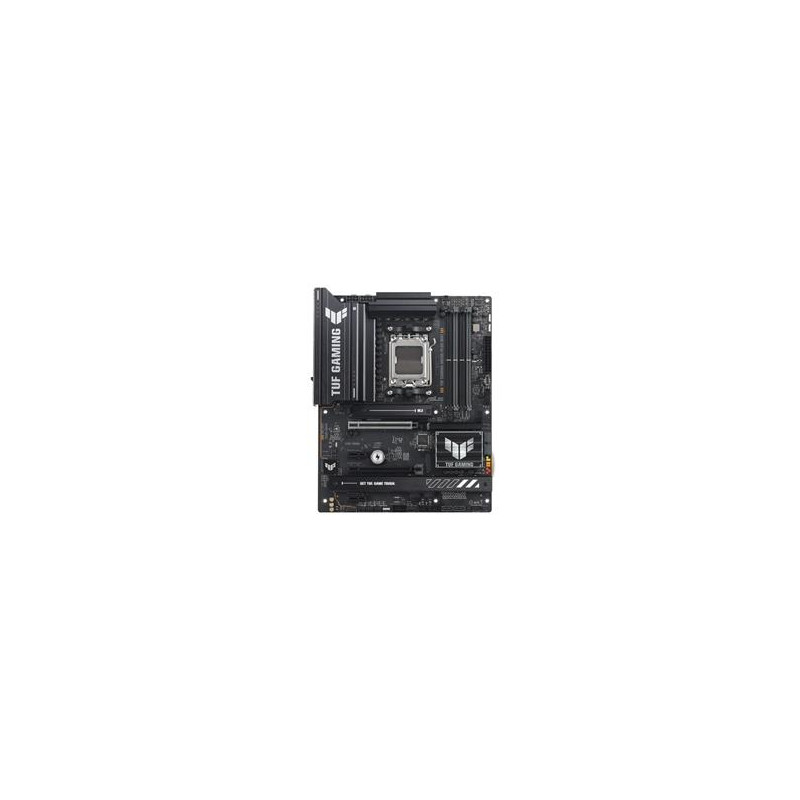

ASUS TUF GAMING B650E-PLUS WIFI
|
| Produktová řada |
|
| Typ produktu |
Základní deska / AMD AM5 ATX motherboard
|
| Platforma a procesory |
AMD Socket AM5 pro AMD Ryzen™ 9000 / 8000 / 7000 Series Desktop Processors
AMD Socket AM5
Podpora AMD Ryzen™ 9000 Series Desktop Processors
Podpora AMD Ryzen™ 8000 Series Desktop Processors
Podpora AMD Ryzen™ 7000 Series Desktop Processors
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Platforma AMD AM5 je vhodná pro moderní herní, pracovní a univerzální sestavy s podporou DDR5 pamětí a PCIe 5.0 rozhraní
|
| Čipset |
AMD B650 Chipset
|
| Paměť |
4× DDR5 DIMM, až 256 GB, až 8000+ MT/s OC
4× DIMM slot
Maximální kapacita až 256 GB
DDR5 až 8000+ MT/s OC s Ryzen™ 9000 / 8000 / 7000 Series Processors
ECC a Non-ECC Un-buffered DIMM podle oficiální specifikace
Dual Channel Memory Architecture
Podpora AMD Extended Profiles for Overclocking, EXPO™
ASUS Enhanced Memory Profile, AEMP
Non-ECC un-buffered DDR5 paměť podporuje On-Die ECC funkci
Podporované rychlosti, typy pamětí, kapacity a počet modulů se liší podle CPU, paměťové konfigurace, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
DisplayPort a HDMI
1× DisplayPort
DisplayPort podporuje maximálně 8K při 30 Hz dle DisplayPort 1.4 podle oficiální specifikace
1× HDMI™ port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1 podle oficiální specifikace
Grafické specifikace se mohou lišit podle typu procesoru
Obrazové výstupy jsou dostupné při použití kompatibilního procesoru s integrovanou grafikou
Skutečné podporované rozlišení závisí na použitém CPU, monitoru, kabelu, ovladačích a nastavení systému
|
| Rozšiřující sloty |
PCIe 5.0 x16 pro Ryzen 9000/7000, další PCIe 4.0 sloty z čipsetu
AMD Ryzen™ 9000 / 7000 Series Desktop Processors: 1× PCIe 5.0 x16 slot s podporou x16 režimu
AMD Ryzen™ 8000 Series Desktop Processors: 1× PCIe 4.0 x16 slot s podporou x8/x4 režimu podle typu CPU
AMD B650 Chipset: 1× PCIe 4.0 x16 slot s podporou x4 režimu
AMD B650 Chipset: 2× PCIe 4.0 x1 sloty
PCIEX16 G4 sdílí propustnost s M.2_3; PCIEX16 G4 bude deaktivován, pokud běží M.2_3 podle oficiální specifikace
Podpora a režimy PCIe bifurcation se řídí ASUS support tabulkou a použitým CPU
ASUS SafeSlot podle produktové stránky
|
| Úložiště |
3× M.2 včetně PCIe 5.0 x4 a 4× SATA 6 Gb/s
Celkem podpora 3× M.2 slotů a 4× SATA 6 Gb/s portů
AMD Ryzen™ 9000 / 7000 Series Desktop Processors: M.2_1 slot, Key M, typ 2280, PCIe 5.0 x4 mode
AMD Ryzen™ 9000 / 7000 Series Desktop Processors: M.2_2 slot, Key M, typ 2242/2260/2280/22110, PCIe 4.0 x4 mode
AMD Ryzen™ 8000 Series Desktop Processors: M.2_1 slot, Key M, typ 2280, PCIe 4.0 x4 mode
AMD Ryzen™ 8000 Series Desktop Processors: M.2_2 slot, Key M, typ 2242/2260/2280/22110, PCIe 4.0 x4/x2 mode podle typu CPU
AMD B650 Chipset: M.2_3 slot, Key M, typ 2280, PCIe 4.0 x4 mode
4× SATA 6 Gb/s porty
M.2_3 sdílí propustnost s PCIEX16 G4; PCIEX16 G4 bude deaktivován, pokud běží M.2_3 podle oficiální specifikace
Kompatibilita SSD, režimy a rychlosti závisí na použitém disku, CPU, BIOSu a konfiguraci systému
|
| RAID |
AMD RAIDXpert2 Technology
AMD RAIDXpert2 Technology
Ryzen™ 9000 Series Processors: RAID 0 / 1 / 5 / 10
Ryzen™ 8000 Series Processors: RAID 0 / 1
Ryzen™ 7000 Series Processors: RAID 0 / 1 / 10
Dostupnost RAID funkcí se může lišit podle procesoru, úložiště, BIOSu, ovladačů a konfigurace systému
|
| Síťová konektivita |
Realtek 2.5Gb Ethernet s TUF LANGuard
1× Realtek 2.5Gb Ethernet
TUF LANGuard
1× RJ-45 LAN port na zadním panelu
Skutečná propustnost závisí na kabeláži, switchi, ovladači, operačním systému a konfiguraci sítě
|
| Bezdrátová konektivita |
Wi-Fi 6E 2×2 a Bluetooth
Wi-Fi 6E
2×2 Wi-Fi 6E, 802.11ax
Podpora frekvenčních pásem 2,4 GHz, 5 GHz a 6 GHz
Bluetooth podle oficiální bezdrátové výbavy modelu
Dostupnost 6GHz pásma Wi-Fi 6E se liší podle země a operačního systému
Bezdrátová rychlost a dostupnost funkcí závisí na routeru, ovladačích, operačním systému, regionálních regulacích a prostředí
|
| USB konektivita |
Zadní USB 20Gbps Type-C, USB 10Gbps a přední USB 10Gbps Type-C
Zadní I/O podle produktové stránky: 1× USB 20Gbps Type-C®
Zadní I/O podle produktové stránky: 3× USB 10Gbps porty
Zadní I/O podle produktové stránky: 4× USB 2.0 porty
Přední USB podle produktové stránky: 1× Front USB 10Gbps Type-C®
Přední USB podle produktové stránky: 1× Front USB 5Gbps header pro 2 přední USB 5Gbps porty
Přední USB podle produktové stránky: 2× Front USB 2.0 header pro 4 přední USB 2.0 porty
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| Audio |
Realtek 7.1kanálové audio s DTS Audio Processing
Realtek 7.1ch Audio CODEC podle produktové stránky ASUS
7.1kanálové audio
DTS Audio Processing
Audio Shielding
Premium audio capacitors
Dedicated audio PCB layers
Audio cover
Dostupnost a kvalita zvukových funkcí závisí na ovladačích, operačním systému, reproduktorech nebo headsetu a konfiguraci systému
|
| RGB a osvětlení |
Aura Sync a 3× Addressable Gen 2 RGB header
Aura Sync
3× Addressable Gen 2 RGB headers
Podpora kompatibilního Aura Sync hardwaru
RGB funkce závisí na připojeném příslušenství, Armoury Crate / Aura softwaru a konfiguraci systému
|
| Chlazení |
Enlarged VRM heatsinks a komplexní chlazení TUF Gaming
Enlarged VRM heatsinks podle produktové stránky ASUS
Comprehensive cooling system podle produktové TUF Gaming komunikace
Chladicí výbava je navržena pro stabilitu napájecí kaskády, M.2 úložišť a celého systému při herním i pracovním zatížení
Řízení chlazení a chování ventilátorů závisí na BIOSu, softwaru, zapojení ventilátorů a konfiguraci skříně
|
| Napájení a konstrukce |
12+2+1 80A power stages a ProCool konektory
12 (80A) + 2 (80A) + 1 (80A) power stages podle produktové stránky ASUS
ProCool Connectors podle produktové stránky ASUS
Military-grade components podle produktové stránky ASUS
1× 24pin Main Power connector
CPU napájecí konektory podle rozvržení desky a manuálu
Konstrukce je zaměřená na stabilní napájení procesoru, dlouhodobou odolnost a spolehlivost sestavy
|
| Ochrana a spolehlivost |
TUF Gaming odolnost, TUF LANGuard a ASUS SafeSlot
TUF Gaming motherboards podle produktové stránky procházejí endurance testingem zaměřeným na odolnost a stabilitu
TUF LANGuard
ASUS SafeSlot
Military-grade components podle produktové stránky ASUS
Odolná konstrukce TUF Gaming je zaměřená na stabilní provoz, robustní napájení a dlouhodobou spolehlivost
|
| Diagnostika a servis |
BIOS FlashBack™, UEFI BIOS a Armoury Crate
BIOS FlashBack™
UEFI BIOS
Armoury Crate
PBO Enhancement podle produktové stránky ASUS
Funkce usnadňují konfiguraci systému, správu desky, aktualizaci BIOSu a ovládání prvků ASUS
Dostupnost jednotlivých funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Zadní I/O porty |
HDMI, DisplayPort, USB 20Gbps Type-C, USB 10Gbps, LAN, Wi-Fi a audio
1× HDMI™ port
1× DisplayPort
1× USB 20Gbps Type-C®
3× USB 10Gbps porty podle produktové stránky ASUS
4× USB 2.0 porty podle produktové stránky ASUS
1× Realtek 2.5Gb Ethernet port
Wi-Fi anténní konektory / Wi-Fi modul podle zadního panelu
Audio konektory podle zadního panelu a audio konfigurace
BIOS FlashBack™ button podle produktové výbavy
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, 3× M.2, SATA, přední USB-C, USB, RGB, audio a systémové konektory
1× 24pin Main Power connector
CPU napájecí konektory podle manuálu a revize desky
3× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× přední USB 10Gbps Type-C® connector
1× USB 5Gbps header s podporou dalších 2 USB 5Gbps portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
3× Addressable Gen 2 RGB headers
Front Panel Audio header
System Panel header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| BIOS a software |
PBO Enhancement, UEFI BIOS a Armoury Crate
PBO Enhancement
UEFI BIOS
Armoury Crate
Aura Sync
AMD Precision Boost Overdrive, PBO, podle produktové stránky ASUS
Funkce umožňují ladění výkonu, osvětlení a správy systému podle konfigurace sestavy
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Operační systém |
Windows podle dostupnosti ovladačů ASUS
Pro dostupnost ovladačů, BIOSu a podpůrného softwaru je vhodné používat support stránku ASUS
Dostupnost funkcí se může lišit podle operačního systému, BIOSu, ovladačů a regionálních regulací
Pro nejlepší kompatibilitu CPU, DDR5 pamětí, Wi-Fi/Bluetooth, úložiště a síťových funkcí je vhodné používat aktuální BIOS a ovladače ASUS
|
| Formát |
ATX
ATX form factor
Při výběru skříně je vhodné ověřit podporu ATX, prostor pro grafickou kartu, airflow, vedení SATA kabeláže, M.2 chlazení a dostupnost potřebných čelních USB konektorů
|
| Klíčové vlastnosti |
AM5 ATX deska s DDR5, PCIe 5.0 x16, PCIe 5.0 M.2, Wi-Fi 6E, 2.5Gb LAN, USB 20Gbps Type-C a Aura Sync
AMD Socket AM5
Podpora AMD Ryzen™ 9000 / 8000 / 7000 Series Desktop Processors
AMD B650 Chipset
ATX formát
4× DDR5 DIMM, až 256 GB
DDR5 až 8000+ MT/s OC
ECC a Non-ECC Un-buffered DIMM
AMD EXPO™ a ASUS AEMP
PCIe 5.0 x16 slot pro Ryzen 9000 / 7000 Series procesory
PCIe 4.0 x16 režim pro Ryzen 8000 Series procesory podle typu CPU
3× M.2 sloty
1× M.2 PCIe 5.0 x4
2× M.2 PCIe 4.0 podle CPU a čipsetu
4× SATA 6 Gb/s
AMD RAIDXpert2 Technology
Realtek 2.5Gb Ethernet
TUF LANGuard
Wi-Fi 6E 2×2, 2,4 / 5 / 6 GHz
Bluetooth podle oficiální bezdrátové výbavy modelu
DisplayPort s podporou až 8K při 30 Hz
HDMI s podporou 4K při 60 Hz
Zadní USB 20Gbps Type-C®
Zadní USB 10Gbps porty
Přední USB 10Gbps Type-C® konektor
Realtek 7.1ch Audio CODEC
DTS Audio Processing
Aura Sync
3× Addressable Gen 2 RGB headers
12+2+1 80A power stages
ProCool Connectors
Enlarged VRM heatsinks
BIOS FlashBack™
PBO Enhancement
UEFI BIOS
Armoury Crate
ASUS SafeSlot
|
