| Kategorie |
Specifikace |
| Model |

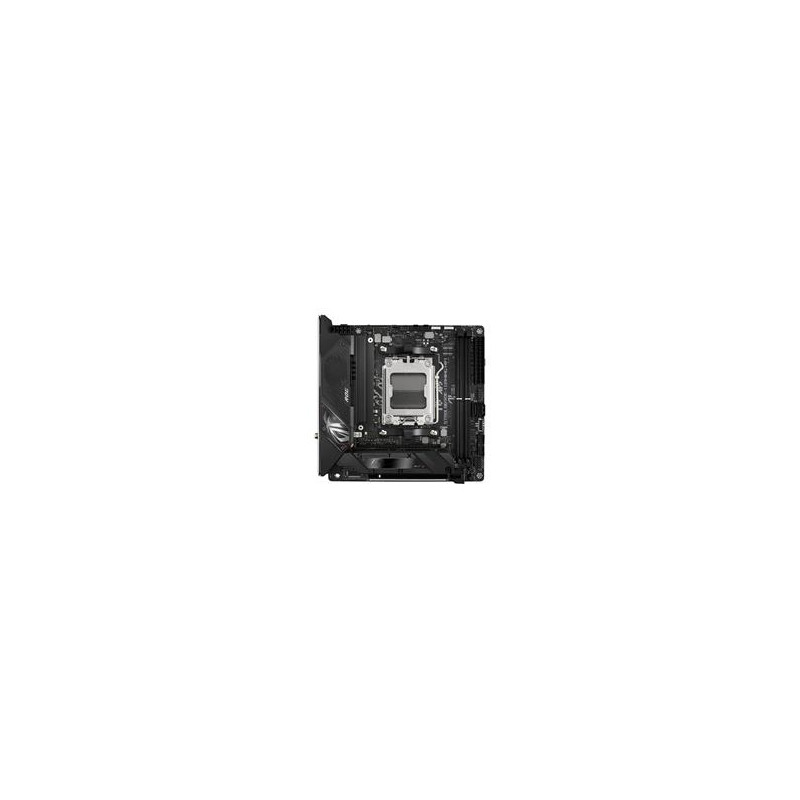

ASUS ROG STRIX B650E-I GAMING WIFI
|
| Produktová řada |
|
| Typ produktu |
Základní deska / Mini-ITX motherboard
|
| Platforma a procesory |
AMD AM5 socket
AMD Socket AM5 pro AMD Ryzen™ 7000 Series Desktop Processors podle produktové stránky výrobce
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Grafické výstupy jsou funkční podle použitého procesoru a jeho grafické podpory
Platforma AM5 poskytuje podporu DDR5 pamětí a PCIe 5.0 konektivity
|
| Čipset |
AMD B650
|
| Paměť |
2× DIMM DDR5, dual channel
2× DDR5 DIMM slot
DDR5 6400+ OC / 6200 OC / 6000 OC / 5800 OC / 5600 OC / 5400 OC / 5200 / 5000 / 4800 MHz podle produktových specifikací
ECC a Non-ECC, Un-buffered Memory podle produktového záznamu
Dual Channel Memory Architecture
Podpora AMD EXPO™ profilů
ASUS OptiMem II
Reálné rychlosti a kompatibilita se řídí použitým CPU, paměťovými moduly, BIOSem a ASUS QVL seznamem
|
| Grafické výstupy |
HDMI 2.1 a USB-C DisplayPort Alt Mode
1× HDMI® 2.1
1× USB 3.2 Gen 2 Type-C® s podporou DisplayPort Alt Mode podle produktového záznamu
Grafické výstupy jsou určeny pro procesory s integrovanou grafickou podporou
Funkčnost a maximální rozlišení závisí na použitém CPU, BIOSu, ovladačích a monitoru
|
| Rozšiřující sloty |
1× PCIe 5.0 x16 SafeSlot
1× PCIe 5.0 x16 SafeSlot
SafeSlot pro vyšší mechanickou pevnost hlavního grafického slotu
PCIe 5.0 rozhraní je připravené pro moderní grafické karty a vysokorychlostní rozšiřující zařízení
Skutečný režim linek závisí na použitém procesoru a konfiguraci systému
|
| Úložiště |
2× M.2 slot a 2× SATA 6 Gb/s
Celkem podpora 2× M.2 slotů a 2× SATA 6 Gb/s portů
1× M.2_1 slot, Key M, typ 2242/2260/2280, PCIe 5.0 x4
1× M.2_2 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4
2× SATA 6 Gb/s porty
PCIe 5.0 M.2 slot je chlazený velkým heatsinkem podle produktové stránky výrobce
M.2 Q-Latch pro jednodušší montáž nebo vyjmutí M.2 SSD bez klasických šroubků
|
| RAID |
AMD RAID Xpert2 Technology
Podpora NVMe RAID 0 / 1 / 10 podle produktového záznamu
Podpora SATA RAID 0 / 1 / 10 podle produktového záznamu
Dostupnost RAID konfigurací se může lišit podle použitých disků, rozhraní, BIOSu a konfigurace systému
|
| Síťová konektivita |
Intel® 2.5Gb Ethernet
1× Intel® 2.5Gb Ethernet
ASUS LANGuard
Vhodné pro rychlé kabelové připojení, hraní online, streamování a přenos velkých souborů
AI Networking podle produktové stránky výrobce pro inteligentní správu síťového provozu
|
| Bezdrátová konektivita |
Wi-Fi 6E a Bluetooth 5.2
Wi-Fi 6E, 2×2 Wi-Fi 6E, 802.11 a/b/g/n/ac/ax
Podpora pásem 2,4 GHz, 5 GHz a 6 GHz podle regionálních omezení
Bluetooth v5.2
Externí anténa se dvěma vysílači a přijímači podle produktové stránky výrobce
Dostupnost Wi-Fi 6E funkcí se liší podle země, regulace a operačního systému
|
| USB |
Zadní USB: celkem 8 portů
1× USB 3.2 Gen 2x2 Type-C® na zadním panelu
5× USB 3.2 Gen 2 na zadním panelu, 4× Type-A + 1× USB Type-C® s DisplayPort Alt Mode podle produktového záznamu
2× USB 2.0 Type-A na zadním panelu
Přední USB: celkem až 5 portů
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
1× USB 2.0 header s podporou dalších 2 USB 2.0 portů
Přesná dostupnost předních portů závisí na zapojení ve skříni
|
| Audio |
ROG SupremeFX ALC4080 + Savitech SV3H712
ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
Savitech SV3H712 amplifier
High-resolution playback až 32-bit / 384 kHz podle produktové stránky výrobce
DTS® Sound Unbound™
Sonic Studio III
Two-Way AI Noise Cancelation
3× audio jack na zadním panelu podle produktového záznamu
1× Optical S/PDIF out
Audio řešení je navrženo pro čistý výstup do sluchátek, reproduktorů a herní komunikaci
|
| Napájení a VRM |
10 + 2 + 1 power solution až 70 A na fázi
10 + 2 + 1 power solution rated for up to 70A per stage podle produktové stránky výrobce
8pin ProCool power connector
High-quality alloy chokes
Durable capacitors
Multi-layer PCB design pro lepší odvod tepla v oblasti napájení podle produktové stránky výrobce
Napájecí návrh je určen pro výkonné AM5 procesory v kompaktních Mini-ITX sestavách
|
| Chlazení |
VRM heatsinky, M.2 heatsink a PWM/DC konektory
Substantial VRM heatsinks podle produktové stránky výrobce
High-quality thermal pads mezi power stages a heatsinky
Velký heatsink pro PCIe 5.0 M.2 slot
1× 4pin CPU Fan header
1× 4pin AIO Pump header
1× 4pin Chassis Fan header
Chassis fan header podporuje auto-detekci PWM nebo DC ventilátorů podle produktové stránky výrobce
Chladicí výbava je přizpůsobena kompaktním SFF sestavám
|
| DIY a diagnostika |
M.2 Q-Latch, BIOS FlashBack, FlexKey a Q-LED
M.2 Q-Latch pro jednoduchou instalaci M.2 SSD
BIOS FlashBack™ button
FlexKey button
Q-LED diagnostika pro CPU, paměť, grafickou kartu a boot zařízení
Pre-mounted I/O shield
BIOS FlashBack umožňuje aktualizaci BIOSu přes USB podle produktové stránky výrobce
FlexKey může podle produktové stránky výrobce fungovat jako reset nebo být přemapován na další funkce
|
| RGB a personalizace |
Aura Sync RGB, 1× Aura RGB header a 1× Addressable Gen 2 RGB header
ASUS Aura Sync RGB lighting
1× Aura RGB header
1× Addressable Gen 2 header
Synchronizace kompatibilních RGB komponent a příslušenství přes Aura Sync
Přesná kompatibilita se řídí použitým příslušenstvím a podporou ASUS Aura Sync
|
| BIOS a software |
UEFI BIOS, Armoury Crate, AI Networking a AIDA64 Extreme trial
ROG UEFI BIOS s EZ Mode a Advanced Mode podle produktové stránky výrobce
Armoury Crate pro správu zařízení a Aura Sync
AI Networking
Two-Way AI Noise Cancelation
Sonic Studio III
DTS® Sound Unbound™
AIDA64 Extreme 60denní trial podle produktové stránky výrobce
Dostupnost softwarových funkcí se může lišit podle operačního systému, ovladačů a aktuální verze softwaru
|
| Zadní I/O porty |
USB 20Gbps Type-C, HDMI, Wi-Fi, 2.5Gb LAN, audio, BIOS FlashBack a FlexKey
1× USB 3.2 Gen 2x2 Type-C®
4× USB 3.2 Gen 2 Type-A
1× USB 3.2 Gen 2 Type-C® s DisplayPort Alt Mode podle produktového záznamu
2× USB 2.0 Type-A
1× HDMI® port
1× Intel® 2.5Gb Ethernet RJ-45
Wi-Fi anténní konektory
3× audio jack
1× Optical S/PDIF out
1× BIOS FlashBack™ button
1× FlexKey button
|
| Interní konektory |
Napájení, M.2, SATA, USB, ventilátory a RGB
1× 24pin main power connector
1× 8pin +12V power connector
2× M.2 sloty, Key M
2× SATA 6 Gb/s porty
1× USB 3.2 Gen 2 connector pro USB Type-C®
1× USB 3.2 Gen 1 header pro další 2 porty
1× USB 2.0 header pro další 2 porty
1× 4pin CPU Fan header
1× 4pin AIO Pump header
1× 4pin Chassis Fan header
1× Aura RGB header
1× Addressable Gen 2 header
1× Clear CMOS header
1× CPU Over Voltage jumper
1× Thermal Sensor header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| Operační systém |
Kompatibilita dle podpory ASUS a použitého CPU
Platforma AM5 podporuje operační systémy dle aktuálních ovladačů, BIOSu a podpory výrobce
Pro plnou kompatibilitu je vhodné použít aktuální verzi BIOSu, AMD chipset driverů a ovladačů jednotlivých zařízení
Dostupnost Wi-Fi 6E v 6GHz pásmu se liší podle regionálních omezení a podpory operačního systému
|
| Formát |
Mini-ITX, 17 × 17 cm
Mini-ITX form factor
Rozměry podle produktového záznamu: 17 × 17 cm
Vhodné pro kompaktní SFF skříně s podporou Mini-ITX
Při výběru skříně je vhodné ověřit prostor pro grafickou kartu, chlazení CPU, napájecí zdroj a vedení kabeláže
|
| Klíčové vlastnosti |
Mini-ITX AM5 deska s DDR5, PCIe 5.0, Wi-Fi 6E, 2× M.2 a 2.5Gb LAN
AMD AM5 socket
AMD B650 chipset
Podpora AMD Ryzen™ 7000 Series Desktop Processors podle produktové stránky výrobce
2× DDR5 DIMM, dual channel
DDR5 6400+ OC podle produktové stránky výrobce
AMD EXPO™ a ASUS OptiMem II
10 + 2 + 1 power solution až 70 A na fázi
8pin ProCool power connector
1× PCIe 5.0 x16 SafeSlot
1× PCIe 5.0 M.2 slot
1× PCIe 4.0 M.2 slot
2× SATA 6 Gb/s
AMD RAID Xpert2 Technology pro NVMe a SATA RAID
Intel® 2.5Gb Ethernet s ASUS LANGuard
Wi-Fi 6E a Bluetooth 5.2
Zadní USB 3.2 Gen 2x2 Type-C®
USB-C s DisplayPort Alt Mode podle produktového záznamu
HDMI 2.1
ROG SupremeFX ALC4080 audio a Savitech SV3H712 amplifier
DTS® Sound Unbound™, Sonic Studio III a Two-Way AI Noise Cancelation
Aura Sync RGB
1× Aura RGB header a 1× Addressable Gen 2 RGB header
M.2 Q-Latch, BIOS FlashBack, FlexKey, Q-LED a pre-mounted I/O shield
Mini-ITX formát 17 × 17 cm
PN 90MB1BI0-M0EAY0 a EAN 4711081957881
|
