| Kategorie |
Specifikace |
| Model |

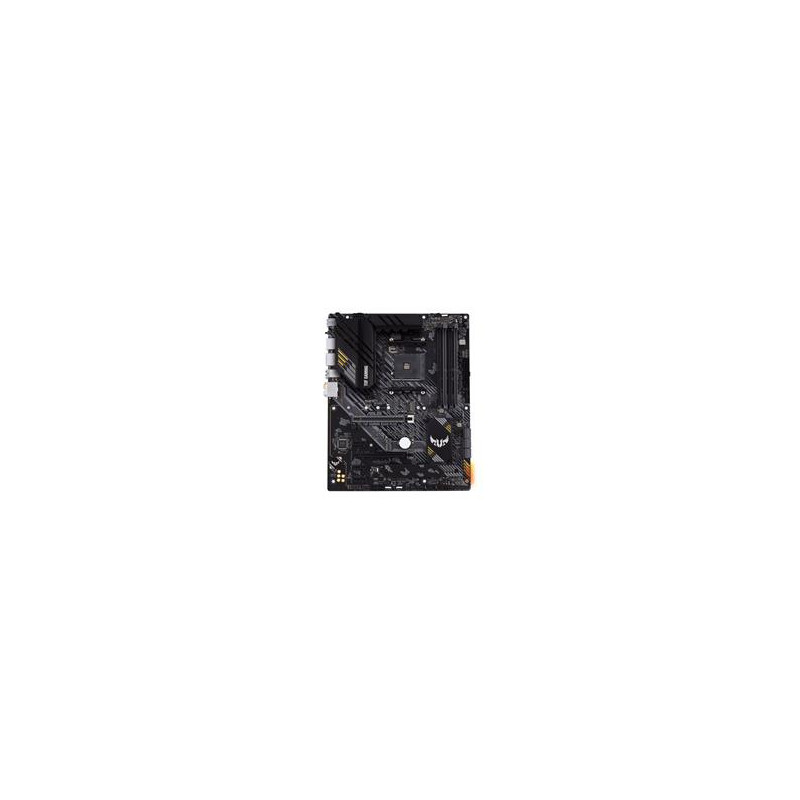

ASUS TUF GAMING B550-PLUS
|
| Produktová řada |
|
| Typ produktu |
Základní deska / AMD AM4 ATX motherboard
|
| Platforma a procesory |
AMD Socket AM4 pro AMD Ryzen™ 5000 / 5000 G-Series / 4000 G-Series / 3000 Series Desktop Processors
AMD Socket AM4
Podpora AMD Ryzen™ 5000 Series Desktop Processors
Podpora AMD Ryzen™ 5000 G-Series Desktop Processors podle oficiální specifikace
Podpora AMD Ryzen™ 4000 G-Series Desktop Processors
Podpora AMD Ryzen™ 3000 Series Desktop Processors
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Platforma AMD B550 / AM4 je vhodná pro herní, pracovní a univerzální sestavy s podporou PCIe 4.0 u kompatibilních Ryzen procesorů
|
| Čipset |
AMD B550 Chipset
|
| Paměť |
4× DDR4 DIMM, až 128 GB
AMD Ryzen™ 5000 Series / 3000 Series Desktop Processors: 4× DIMM, maximálně 128 GB
Podpora DDR4 4600 OC / 4400 OC / 4266 OC / 4133 OC / 4000 OC / 3866 OC / 3733 OC / 3600 OC / 3466 OC / 3333 OC / 3200 / 3000 / 2800 / 2666 / 2400 / 2133 MHz podle oficiální specifikace
AMD Ryzen™ 4000 G-Series Processors: 4× DIMM, maximálně 128 GB
Podpora DDR4 4800 OC / 4600 OC / 4466 OC / 4400 OC / 4266 OC / 4133 OC / 4000 OC / 3866 OC / 3733 OC / 3600 OC / 3466 OC / 3333 OC / 3200 / 3000 / 2800 / 2666 / 2400 / 2133 MHz podle oficiální specifikace
Un-buffered Memory
Dual Channel Memory Architecture
ECC Memory, ECC mode, podpora se liší podle použitého CPU
Podporované rychlosti, kapacity a konfigurace pamětí se mohou lišit podle procesoru, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
DisplayPort 1.2 a HDMI 2.1
1× DisplayPort 1.2
1× HDMI™ 2.1
HDMI podporuje 4K při 60 Hz podle oficiální specifikace
Grafické specifikace se mohou lišit podle použitého CPU
Obrazové výstupy jsou dostupné při použití procesoru s integrovanou grafikou
Skutečné podporované rozlišení závisí na použitém CPU, monitoru, kabelu, ovladačích a nastavení systému
|
| Rozšiřující sloty |
PCIe 4.0/3.0 x16, PCIe 3.0 x16 a 3× PCIe 3.0 x1
AMD Ryzen™ 5000 Series / 3000 Series Desktop Processors: 1× PCIe 4.0 x16 slot v režimu x16
AMD Ryzen™ 5000 G-Series / 4000 G-Series Desktop Processors: 1× PCIe 3.0 x16 slot v režimu x16
AMD B550 Chipset: 1× PCIe 3.0 x16 slot v režimu x4
AMD B550 Chipset: 3× PCIe 3.0 x1 sloty
Podpora AMD 2-Way CrossFireX Technology podle oficiální specifikace
Podpora PCIe bifurcation pro RAID on CPU funkci podle oficiální poznámky ASUS
ASUS SafeSlot pro zpevnění hlavního slotu podle produktové stránky
Skutečný režim linek závisí na použitém CPU, BIOSu a osazené konfiguraci
|
| Úložiště |
2× M.2 a 6× SATA 6 Gb/s
Celkem podpora 2× M.2 slotů a 6× SATA 6 Gb/s portů podle oficiální specifikace
AMD Ryzen™ 5000 Series / 3000 Series Desktop Processors: M.2 socket 3, Key M, typ 2242/2260/2280/22110, SATA a PCIe 4.0 x4 mode
AMD Ryzen™ 5000 G-Series / 4000 G-Series Desktop Processors: M.2 socket 3, Key M, typ 2242/2260/2280/22110, PCIe 3.0 x4 a SATA mode
AMD B550 Chipset: M.2 socket 3, Key M, typ 2242/2260/2280/22110, PCIe 3.0 x4 a SATA mode
6× SATA 6 Gb/s porty
M.2_2 sdílí propustnost se SATA6G_56; při osazení M.2_2 mohou být SATA6G_56 deaktivovány podle dostupného one-page spec zdroje
Kompatibilita SSD, režimů a rychlostí závisí na použitém disku, CPU, BIOSu a konfiguraci systému
|
| RAID |
RAID 0 / 1 / 10
Podpora RAID 0
Podpora RAID 1
Podpora RAID 10
Podpora PCIe bifurcation pro RAID on CPU podle oficiální specifikace
Dostupnost RAID funkcí se může lišit podle zapojených úložišť, BIOSu, ovladačů a konfigurace systému
|
| Síťová konektivita |
Realtek RTL8125B 2.5Gb Ethernet s TUF LANGuard
1× Realtek RTL8125B 2.5Gb Ethernet podle oficiální specifikace
TUF LANGuard
TurboLAN technology podle produktové stránky ASUS
1× Realtek 2.5Gb Ethernet port na zadním panelu
Síťová výbava je určena pro rychlé kabelové připojení v herních, domácích a pracovních sestavách
Skutečná síťová propustnost závisí na switchi, kabeláži, ovladači, operačním systému a konfiguraci sítě
|
| Bezdrátová konektivita |
M.2 Key E slot pro volitelný Wi-Fi modul
M.2 slot, Key E, s podporou PCIe rozhraní podle oficiální specifikace
Wi-Fi modul se prodává samostatně podle oficiální poznámky ASUS
Bezdrátová konektivita závisí na osazeném modulu, anténách, ovladačích a operačním systému
|
| USB konektivita |
Zadní USB 3.2 Gen 2 Type-A/Type-C, USB 3.2 Gen 1 a USB 2.0
Zadní USB: celkem 8 portů podle oficiální specifikace
1× USB 3.2 Gen 2 Type-A
1× USB 3.2 Gen 2 USB Type-C®
4× USB 3.2 Gen 1 Type-A
2× USB 2.0 Type-A
Přední USB: celkem až 6 portů podle oficiální specifikace
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| Audio |
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC podle oficiální specifikace
Podpora Jack-detection
Podpora Multi-streaming
Podpora Front Panel Jack-retasking
Podpora až 24-bit / 192 kHz playback
Exclusive DTS Custom for Gaming Headsets
Optical S/PDIF out port na zadním panelu
Audio cover
Audio Shielding
Dedicated audio PCB layers
Premium Japanese audio capacitors
Unique de-pop circuit
Audio řešení je zaměřené na čistší zvukový výstup a herní headsety
|
| RGB a osvětlení |
Aura Sync, 2× AURA RGB header a 1× Addressable Gen 2 header
Aura Sync RGB
2× AURA RGB headers podle produktové stránky ASUS
1× AURA Addressable Gen 2 header podle produktové stránky ASUS
Podpora kompatibilního Aura Sync hardwaru
RGB funkce závisí na připojeném příslušenství, Armoury Crate / Aura softwaru a konfiguraci systému
|
| Chlazení |
VRM heatsink, PCH fanless heatsink, M.2 heatsink a Fan Xpert 4
VRM heatsink podle produktové stránky ASUS
PCH fanless heatsink podle produktové stránky ASUS
M.2 heatsink podle produktové stránky ASUS
Hybrid fan headers podle produktové stránky ASUS
Fan Xpert 4 podle produktové stránky ASUS / softwarové výbavy
Chladicí výbava je navržena pro stabilní provoz výkonných Ryzen sestav, M.2 SSD a ventilátorové profily podle zatížení
|
| Napájení a konstrukce |
8+2 DrMOS power stages, ProCool konektor, TUF komponenty a DIGI+ VRM
8+2 DrMOS power stages podle produktové stránky ASUS
ProCool connector podle produktové stránky ASUS
Military-grade TUF components podle produktové stránky ASUS
DIGI+ VRM podle produktové stránky ASUS
1× 24pin Main Power connector
1× 8pin +12V Power connector
Konstrukce je zaměřená na stabilní napájení procesoru, dlouhodobou odolnost a spolehlivost sestavy
|
| Ochrana a spolehlivost |
ASUS TUF Protection, SafeSlot a Stainless-Steel Back I/O
ASUS TUF Protection
ASUS DIGI+ VRM
ASUS ESD Guards
TUF LANGuard
ASUS Overvoltage Protection
ASUS SafeSlot
ASUS Stainless-Steel Back I/O
TUF Gaming řada je zaměřená na stabilitu, odolnost a kompatibilitu s TUF Gaming Alliance komponenty
|
| Diagnostika a servis |
BIOS FlashBack, ASUS CrashFree BIOS 3 a ASUS EZ Flash 3
BIOS FlashBack™ button na zadním panelu
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode
1× Clear CMOS header
1× SPI TPM header, 14-1 pin podle dostupných specifikačních zdrojů
Tyto prvky usnadňují stavbu, servis, diagnostiku a aktualizaci BIOSu
|
| Zadní I/O porty |
BIOS FlashBack, DisplayPort, HDMI, USB-C, USB-A, 2.5Gb LAN, audio a S/PDIF
1× BIOS FlashBack™ button
1× DisplayPort
1× HDMI port
1× USB 3.2 Gen 2 Type-A
1× USB 3.2 Gen 2 USB Type-C®
4× USB 3.2 Gen 1 Type-A
2× USB 2.0 Type-A
1× Realtek 2.5Gb Ethernet port
5× audio jack
1× Optical S/PDIF out port
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, ventilátory, 2× M.2, SATA, USB, RGB, audio, Thunderbolt header, TPM a systémové konektory
1× 24pin Main Power connector
1× 8pin +12V Power connector
1× CPU Fan header
1× CPU OPT Fan header
1× AIO Pump header
3× Chassis Fan headers podle dostupného one-page spec zdroje
2× M.2 sloty, Key M
6× SATA 6 Gb/s porty
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
AURA RGB headery a Addressable Gen 2 header
1× Thunderbolt header podle produktové stránky ASUS
Front Panel Audio header
SPI TPM header
System Panel header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| BIOS a software |
Armoury Crate, Aura Sync, AI Noise Cancelling Microphone, AI Suite 3 a Fan Xpert 4
Armoury Crate
Aura Creator
Aura Sync
AI Noise Cancelling Microphone
AI Suite 3
Performance and Power Saving Utility
TurboV EVO
EPU
DIGI+ VRM
Fan Xpert 4
EZ update
TUF GAMING CPU-Z
AI Charger
ASUS Turbo LAN
DTS Custom for Gaming Headsets
Norton Anti-virus software, Free Trial
WinRAR
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Operační systém |
Windows 10 64-bit
Oficiální specifikace ASUS USA uvádí Windows 10 64bit
Dostupnost ovladačů a funkcí se může lišit podle operačního systému, verze BIOSu, použitých komponent a aktuální podpory ASUS
Pro nejlepší kompatibilitu CPU, pamětí, úložiště a síťových funkcí je vhodné používat aktuální BIOS a ovladače ze support stránky ASUS
|
| Formát a rozměry |
ATX, 30,5 × 24,4 cm
ATX form factor
Rozměry podle dostupných specifikací: 12 × 9,6 palce / 30,5 × 24,4 cm
Při výběru skříně je vhodné ověřit podporu ATX, prostor pro grafickou kartu, airflow, vedení SATA kabeláže, M.2 chlazení a dostupnost potřebných čelních USB konektorů
|
| Klíčové vlastnosti |
AMD B550 ATX deska pro AM4 s DDR4, PCIe 4.0, dual M.2, 6× SATA, 2.5Gb LAN, USB-C, HDMI, DisplayPort, Aura Sync a BIOS FlashBack
AMD Socket AM4
Podpora AMD Ryzen™ 5000 / 5000 G-Series / 4000 G-Series / 3000 Series Desktop Processors
AMD B550 Chipset
ATX formát
4× DDR4 DIMM, až 128 GB
DDR4 až 4800 OC podle CPU řady a oficiální specifikace
ECC Memory support se liší podle CPU
1× PCIe 4.0 x16 nebo PCIe 3.0 x16 podle použitého CPU
1× PCIe 3.0 x16 v režimu x4
3× PCIe 3.0 x1
Podpora AMD 2-Way CrossFireX
2× M.2 slot, včetně PCIe 4.0 x4 u kompatibilních CPU
6× SATA 6 Gb/s
RAID 0 / 1 / 10
Realtek RTL8125B 2.5Gb Ethernet
TUF LANGuard a TurboLAN
M.2 Key E slot pro volitelný Wi-Fi modul
DisplayPort 1.2 a HDMI 2.1 s podporou 4K při 60 Hz
Zadní USB 3.2 Gen 2 Type-A a USB Type-C®
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio
DTS Custom for Gaming Headsets
Optical S/PDIF out
Aura Sync RGB
2× AURA RGB headers a 1× Addressable Gen 2 header
8+2 DrMOS power stages
ProCool connector
Military-grade TUF components
DIGI+ VRM
VRM heatsink, PCH fanless heatsink a M.2 heatsink
Fan Xpert 4
ASUS TUF Protection
ASUS SafeSlot a Stainless-Steel Back I/O
BIOS FlashBack™, ASUS CrashFree BIOS 3 a ASUS EZ Flash 3
AI Noise Cancelling Microphone
Armoury Crate, Aura Creator a Aura Sync
|
