Pro profesionální pracovní stanice, malé servery, AI a IT management přidává Realtek 10Gb Ethernet, Intel 2.5Gb Ethernet, dedikovaný Realtek 1Gb Ethernet pro BMC/IPMI, onboard BMC AST2600 a ASUS Control Center Express. Výbava zahrnuje DisplayPort, VGA z AST2600, HDMI 2.1, USB 10Gbps Type-C s podporou DisplayPort video výstupu, front USB 20Gbps Type-C, Realtek 7.1 audio, SPI TPM header, 512Mb BIOS, BIOS FlashBack, Clear CMOS, Q-Code, Q-LED, M.2 Q-Latch, Q-Connector, Q-Slot, SafeSlot, SafeDIMM, 24/7 reliability a Overcurrent Protection.
| Kategorie |
Specifikace |
| Model |

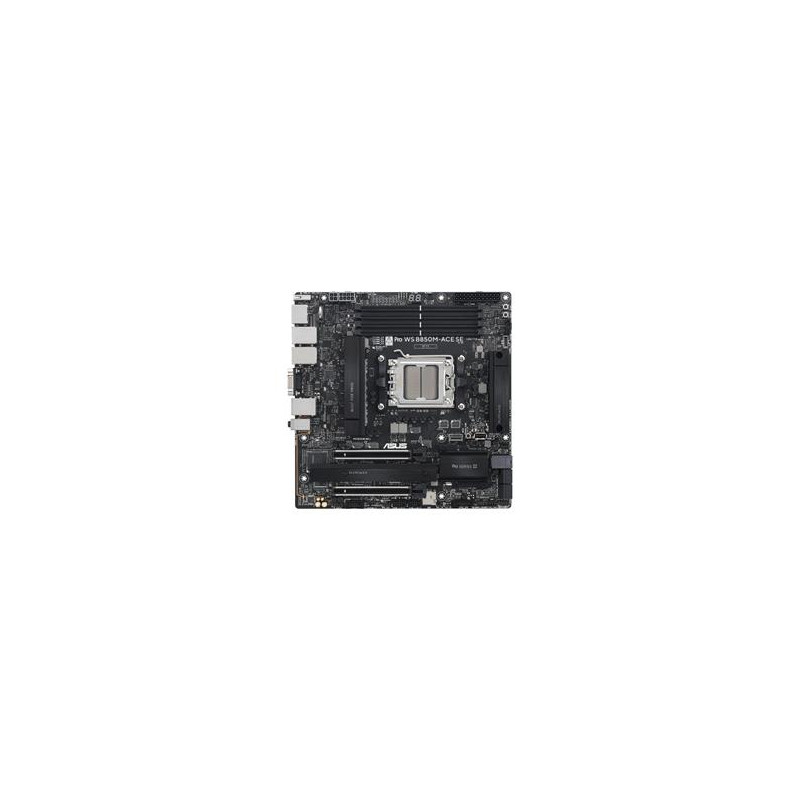

ASUS Pro WS B850M-ACE SE
|
| Produktová řada |
|
| Typ produktu |
Základní deska / profesionální micro-ATX workstation motherboard
|
| Platforma a procesory |
AMD Socket AM5
Podpora AMD Ryzen™ 9000 Series Desktop Processors podle oficiální specifikace
Podpora AMD Ryzen™ 8000 Series Desktop Processors podle oficiální specifikace
Podpora AMD Ryzen™ 7000 Series Desktop Processors podle oficiální specifikace
Podpora AMD EPYC™ 4005 Series Processors podle oficiální specifikace
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Grafické výstupy a dostupnost PCIe linek se mohou lišit podle použitého CPU
Platforma AM5 / AMD B850 je vhodná pro kompaktní pracovní stanice, AI workflow, malé servery, spravované systémy a profesionální desktopové nasazení
|
| Čipset |
AMD B850 Chipset
|
| Paměť |
4× DIMM, až 256 GB DDR5
4× DIMM slot
Maximální kapacita 256 GB podle oficiální specifikace
S AMD Ryzen™ 9000 / 8000 / 7000 Series Desktop Processors podporuje DDR5 až 8000+ MT/s OC podle oficiální specifikace
S AMD EPYC™ 4005 Series Processors podporuje DDR5 až 5600 MT/s podle oficiální specifikace
ECC a Non-ECC Un-buffered DIMM podle oficiální specifikace
Dual Channel Memory Architecture
Podpora AMD Extended Profiles for Overclocking, EXPO™
Non-ECC un-buffered DDR5 paměť podporuje On-Die ECC funkci
Podporované rychlosti, typy pamětí a počet modulů se liší podle CPU, paměťové konfigurace, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
DisplayPort, VGA z AST2600, HDMI 2.1 a USB-C DisplayPort výstup
1× DisplayPort
DisplayPort podporuje maximálně 8K při 30 Hz dle DisplayPort 1.4 podle oficiální specifikace
1× VGA port z AST2600
1× HDMI™ port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1 podle oficiální specifikace
1× USB 10Gbps port, USB Type-C®, podporuje DisplayPort video output
Grafické specifikace se mohou lišit podle typu CPU
Podpora rozlišení závisí na použitém procesoru, grafické kartě, monitoru, kabeláži, ovladačích a konfiguraci systému
|
| Rozšiřující sloty |
1× PCIe 5.0/4.0 x16 a 1× PCIe 4.0 x16
AMD Ryzen™ 9000 / 7000 Series Desktop Processors a AMD EPYC™ 4005 Series Processors: 1× PCIe 5.0 x16 slot s podporou x16 režimu
AMD Ryzen™ 8000 Series Desktop Processors: 1× PCIe 4.0 x16 slot s podporou x8/x4 režimu podle oficiální specifikace
AMD B850 Chipset: 1× PCIe 4.0 x16 slot s podporou x4 režimu
ASUS SafeSlot podle oficiální speciální výbavy
Q-Slot podle oficiální Q-Design výbavy
Kompatibilita periferií se řídí ASUS support listem
Skutečný režim linek závisí na použitém CPU, BIOSu, osazených kartách a celkové konfiguraci systému
|
| Úložiště |
2× M.2, 1× MCIO, 1× U.2 a 4× SATA 6 Gb/s
Celkem podpora 2× M.2 slotů, 1× MCIO konektoru, 1× U.2 konektoru a 4× SATA 6 Gb/s portů podle oficiální specifikace
AMD Ryzen™ 9000 / 7000 Series Desktop Processors a AMD EPYC™ 4005 Series Processors: M.2_1, Key M, typ 2280, PCIe 5.0 x4 mode
AMD Ryzen™ 9000 / 7000 Series Desktop Processors a AMD EPYC™ 4005 Series Processors: M.2_2, Key M, typ 2280, PCIe 5.0 x4 mode
AMD Ryzen™ 9000 / 7000 Series Desktop Processors a AMD EPYC™ 4005 Series Processors: MCIO connector, PCIe 5.0 x4 mode
AMD Ryzen™ 8000 Series Desktop Processors: M.2_1, Key M, typ 2280, PCIe 4.0 x4 mode
AMD Ryzen™ 8000 Series Desktop Processors: M.2_2, Key M, typ 2280, PCIe 4.0 x4/x2 mode
AMD Ryzen™ 8000 Series Desktop Processors: MCIO connector, PCIe 4.0 x4/x2 mode
AMD B850 Chipset: U.2_1 connector podporuje PCIe 3.0 x4 mode přes SFF-8643 adapter cable
SFF-8643 adapter cable se kupuje samostatně podle oficiální specifikace
4× SATA 6 Gb/s porty
MCIO connector sdílí propustnost s M.2_2 slotem; při použití MCIO connector bude M.2_2 slot deaktivován podle oficiální poznámky ASUS
U.2 sdílí propustnost se SATA porty; při zapnutí U.2 v BIOS menu pro NVMe storage device budou SATA porty deaktivovány podle oficiální poznámky ASUS
|
| RAID |
AMD RAIDXpert2 Technology
AMD RAIDXpert2 Technology podle oficiální specifikace
Ryzen™ 9000 Series Processors: RAID 0 / 1 / 5 / 10
Ryzen™ 8000 Series Processors: RAID 0 / 1
Ryzen™ 7000 Series Processors: RAID 0 / 1 / 10
Dostupnost RAID režimů se liší podle typu CPU, zapojení úložišť, BIOSu a ovladačů
|
| Síťová konektivita |
Realtek 10Gb Ethernet, Intel® 2.5Gb Ethernet a Realtek 1Gb BMC/IPMI LAN
1× Realtek 10Gb Ethernet
1× Intel® 2.5Gb Ethernet
1× Realtek 1Gb Ethernet
ASUS LANGuard
Dedikovaný Realtek 1Gb LAN port je určen pouze pro BMC a IPMI připojení; internet access není podporován podle oficiální specifikace
1× Realtek 10Gb Ethernet port na zadním panelu
1× Intel® 2.5Gb Ethernet port na zadním panelu
1× Realtek 1Gb Ethernet, dedicated management LAN for AST2600, na zadním panelu
Síťová výbava je vhodná pro NAS workflow, rychlé přenosy dat, oddělenou správu, malé servery a profesionální pracovní stanice
|
| Bezdrátová konektivita |
bez Wi-Fi a Bluetooth
|
| USB konektivita |
Zadní USB 10Gbps, přední USB 20Gbps Type-C a onboard USB 2.0 pro BIOS FlashBack
Zadní USB: celkem 7 portů podle oficiální specifikace
5× USB 10Gbps porty, z toho 3× Type-A a 2× USB Type-C®
2× USB 2.0 Type-A porty
Jeden zadní USB 10Gbps USB Type-C® port podporuje DisplayPort video output
Přední USB: celkem až 7 portů podle oficiální specifikace
1× USB 20Gbps connector s podporou USB Type-C®
1× USB 5Gbps header s podporou dalších 2 USB 5Gbps portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
USB Type-C® power delivery output: max. 5V / 3A podle oficiální specifikace
Onboard USB: 1× USB 2.0 Type-A port pro BIOS FlashBack™
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| Audio |
Realtek 7.1 Surround Sound High Definition Audio
Realtek 7.1 Surround Sound High Definition Audio CODEC podle oficiální specifikace
Podpora Jack-detection
Podpora Multi-streaming
Podpora Front Panel Jack-retasking
Podpora až 24-bit / 192 kHz playback
Audio Shielding
Premium audio capacitors
Dedicated audio PCB layers
32-bit / 192 kHz není podporováno pro 7.1 Surround Sound audio kvůli omezení HDA bandwidth podle oficiální poznámky ASUS
Audio codec bude pozastaven při instalaci AMD EPYC™ 4005 Series Processor podle oficiální poznámky ASUS
2× audio jack na zadním panelu
1× Front Panel Audio header, F_AUDIO
|
| Vzdálená správa a BMC |
Onboard BMC AST2600, IPMI a ASUS Control Center Express
Server-grade IPMI Remote Management podle produktové stránky ASUS
Onboard BMC AST2600 podle produktové stránky ASUS
ASUS Control Center Express, ACCE, pro real-time monitoring a management
IT Management software supported: ASUS Control Center Express, ACCE
1× BMC switch
1× BMC LAN fixed IP switch
1× Message LED header
1× microSD card socket
1× Location LED header
1× Location button header
1× PSU_SMB header
1× SMART_PSU switch
1× VGA switch
1× VPP_I2C header
BMC LED Design: 1× BMC LED, 1× Message LED, 1× Location LED
Dedikovaný management LAN port je určen pro BMC/IPMI správu
|
| Napájení |
24pin ATX, 8pin +12V CPU a 4pin +12V CPU
Produktová stránka ASUS uvádí 8+2+1 team power stages
1× 24pin Main Power connector
1× 8pin +12V CPU Power connector
1× 4pin +12V CPU Power connector
ProCool II podle oficiální EZ DIY výbavy
DIGI+ VRM s digitálním power designem s DrMOS podle oficiální speciální výbavy
Stabilita sestavy závisí na použitém procesoru, napájecím zdroji, chlazení, BIOSu a celkové konfiguraci
|
| Chlazení |
M.2 heatsink, aluminum heatsink design a ventilátorové headery včetně W_PUMP+
ASUS Thermal Solution: M.2 heatsink
Aluminum heatsink design
1× 4pin CPU Fan header
1× 4pin CPU OPT Fan header
3× 4pin Chassis Fan headers
1× W_PUMP+ header
1× Thermal Sensor header
Fan Xpert 4 podle oficiálních softwarových funkcí
Chladicí výbava je navržena pro kompaktní workstation sestavy, M.2 SSD, síťovou zátěž a dlouhodobý provoz
|
| Ochrana a spolehlivost |
ASUS 5X PROTECTION III, 24/7 reliability a Overcurrent Protection
ASUS 5X PROTECTION III
DIGI+ VRM s DrMOS
ESD Guards
LANGuard
Overvoltage protection
SafeSlot
Stainless-steel back I/O
24/7 reliability podle oficiální specifikace
Overcurrent Protection podle oficiální specifikace
Produktová stránka ASUS uvádí rozsáhlou validaci kompatibility, comprehensive QVL a testování pro 24/7 operation
|
| Diagnostika a servis |
Q-Code, Q-LED, BIOS FlashBack, Clear CMOS, M.2 Q-Latch a Start/Reset tlačítka
ASUS Q-Design: M.2 Q-Latch
Q-Code
Q-Connector
Q-LED: CPU červená, DRAM žlutá, VGA bílá, Boot Device žluto-zelená podle oficiální specifikace
Q-Slot
BIOS FlashBack™ button
BIOS FlashBack™ LED
Clear CMOS button
Dual DIMM clips
SafeSlot
SafeDIMM
1× BIOS FlashBack™ button jako interní tlačítko
1× Reset button
1× Start button
1× Chassis Intrusion header
1× RTC Battery header
|
| Zadní I/O porty |
USB 10Gbps, USB-C DP výstup, USB 2.0, DisplayPort, VGA, HDMI, 10Gb LAN, 2.5Gb LAN, BMC LAN, audio a Clear CMOS
3× USB 10Gbps Type-A porty
1× USB 10Gbps USB Type-C® port
1× USB 10Gbps USB Type-C® port s podporou DisplayPort video output
2× USB 2.0 Type-A porty
1× DisplayPort
1× VGA port
1× HDMI™ port
1× Realtek 10Gb Ethernet port
1× Intel® 2.5Gb Ethernet port
1× Realtek 1Gb Ethernet, dedicated management LAN for AST2600
2× audio jack
1× Clear CMOS button
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, M.2, MCIO, U.2, SATA, USB-C 20Gbps, TPM, COM, Thunderbolt/USB4 header a systémové konektory
1× 24pin Main Power connector
1× 8pin +12V CPU Power connector
1× 4pin +12V CPU Power connector
2× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× U.2 connector
1× MCIO connector
1× USB 20Gbps connector s podporou USB Type-C®
1× USB 5Gbps header s podporou dalších 2 USB 5Gbps portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
1× USB 2.0 Type-A port
1× 4pin CPU Fan header
1× 4pin CPU OPT Fan header
3× 4pin Chassis Fan headers
1× W_PUMP+ header
1× BIOS FlashBack™ button
1× Chassis Intrusion header
1× COM Port header
1× Reset button
1× Front Panel Audio header, F_AUDIO
1× SPI TPM header, 14-1 pin
1× Start button
1× 10-1 pin Front Panel System header
1× RTC Battery header
1× Thermal Sensor header
1× Thunderbolt™ / USB4® header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| BIOS a správa bootování |
512 Mb Flash ROM, UEFI AMI BIOS a BIOS FlashBack
512 Mb Flash ROM
UEFI AMI BIOS, text-based podle oficiální specifikace
ASUS CrashFree BIOS 3
ASUSTeK EzFlash Utility
BIOS FlashBack™ button a LED
WOL by PME
PXE
Pro plnou kompatibilitu CPU, pamětí, úložiště, BMC/IPMI správy a bezpečnostních funkcí je vhodné používat aktuální BIOS a ovladače ASUS
|
| Software |
ASUS Control Center Express, Armoury Crate, ASUS DriverHub, ASUS CPU-Z a TurboV Core
ASUS Control Center Express, ACCE
Armoury Crate
Fan Xpert 4
ASUS DriverHub
ASUS CPU-Z
TurboV Core
Adobe Creative Cloud, Free Trial
Norton 360 Deluxe, 60 Days Free Trial
WinRAR, 40 Days Free Trial
Dostupnost funkcí se může lišit podle BIOSu, operačního systému, síťové konfigurace a verze softwaru
|
| Příslušenství v balení |
SATA kabely, I/O shield, Q-connector, M.2 rubber package, ACC Express karta a Quick start guide
2× SATA 6 Gb/s kabel
1× I/O shield
1× Q-connector
1× M.2 rubber package
1× ACC Express activation key card
1× Quick start guide
Přesný obsah balení se může lišit podle regionu a revize produktu
|
| Operační systém |
Windows 11 a Windows 10 64-bit s AMD Ryzen Desktop Processors
Oficiální specifikace uvádí Windows 11
Oficiální specifikace uvádí Windows 10 64-bit s AMD Ryzen™ Desktop Processors
Dostupnost funkcí se může lišit podle operačního systému, CPU, BIOSu, ovladačů a verze softwaru
|
| Formát |
micro-ATX, 24,4 × 24,4 cm
micro-ATX form factor
Rozměry podle oficiální specifikace: 9,6 × 9,6 palce / 24,4 × 24,4 cm
Vhodné pro kompaktní workstation sestavy, malé servery, edge systémy, AI a IT management sestavy
Při výběru skříně je vhodné ověřit podporu micro-ATX formátu, prostor pro grafickou kartu, vedení kabeláže, airflow, dostupnost předního USB-C a kompatibilitu s U.2 / MCIO kabeláží
|
| Klíčové vlastnosti |
AMD B850 micro-ATX workstation deska s AM5, Ryzen/EPYC podporou, DDR5 ECC, PCIe 5.0, M.2, MCIO, U.2, 10Gb LAN, onboard BMC a ASUS ACCE
AMD Socket AM5
Podpora AMD Ryzen™ 9000 / 8000 / 7000 Series Desktop Processors
Podpora AMD EPYC™ 4005 Series Processors
AMD B850 Chipset
micro-ATX formát 24,4 × 24,4 cm
4× DDR5 DIMM až 256 GB
DDR5 až 8000+ MT/s OC s Ryzen™ 9000 / 8000 / 7000 Series Processors
DDR5 až 5600 MT/s s AMD EPYC™ 4005 Series Processors
ECC a Non-ECC Un-buffered DIMM
AMD EXPO™
1× PCIe 5.0 x16 slot pro Ryzen 9000/7000 a EPYC 4005
1× PCIe 4.0 x16 slot v režimu x4 z čipsetu
2× M.2 Key M sloty
1× MCIO connector
1× U.2 connector
4× SATA 6 Gb/s
AMD RAIDXpert2 Technology
Realtek 10Gb Ethernet
Intel® 2.5Gb Ethernet
Realtek 1Gb dedicated management LAN for AST2600
Onboard BMC AST2600, IPMI a ASUS Control Center Express
DisplayPort, VGA z AST2600, HDMI 2.1 a USB-C s DisplayPort video výstupem
Zadní USB 10Gbps a přední USB 20Gbps Type-C connector
Realtek 7.1 Surround Sound High Definition Audio
SPI TPM header, 14-1 pin
512 Mb Flash ROM, UEFI AMI BIOS
BIOS FlashBack, Clear CMOS, Q-Code, Q-LED, Q-Connector, Q-Slot a M.2 Q-Latch
ASUS 5X PROTECTION III, 24/7 reliability a Overcurrent Protection
|
