Deska kombinuje dostupnou AM4 platformu s prvky řady TUF Gaming pro stabilitu, odolnost a snadnou stavbu PC. Součástí výbavy je Realtek 1Gb Ethernet s TUF LANGuard, technologie TurboLAN, Realtek ALC887/897 7.1 Surround Sound audio, BIOS FlashBack, Q-DIMM, Q-Slot, SafeSlot Core+, velký VRM heatsink, PCH heatsink, Fan Xpert 2+, Aura Sync RGB, dva AURA RGB headery a dva Addressable Gen 2 headery pro RGB LED pásky a kompatibilní příslušenství.
| Kategorie |
Specifikace |
| Model |

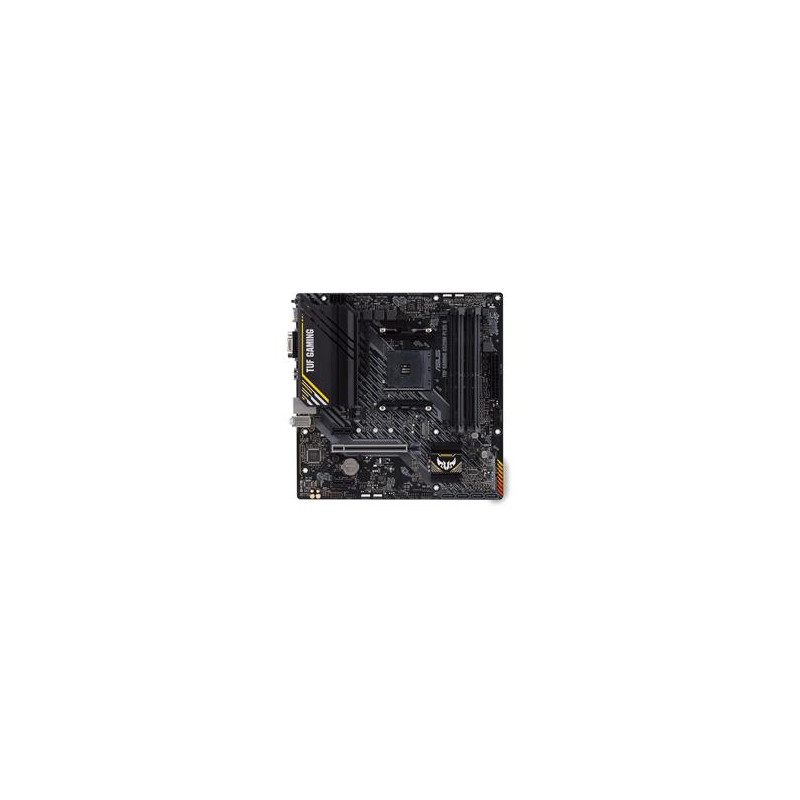

ASUS TUF GAMING A520M-PLUS II
|
| Produktová řada |
|
| Typ produktu |
Základní deska / AMD AM4 micro-ATX motherboard
|
| Platforma a procesory |
AMD Socket AM4 pro Ryzen™ 5000 / 4000 G-Series / 3000 Series Desktop Processors
AMD Socket AM4
Podpora AMD Ryzen™ 5000 Series Desktop Processors
Podpora AMD Ryzen™ 4000 G-Series Desktop Processors
Podpora AMD Ryzen™ 3000 Series Desktop Processors
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Platforma AMD A520 / AM4 je vhodná pro dostupné herní, domácí a kancelářské sestavy s procesory AMD Ryzen
|
| Čipset |
AMD A520
|
| Paměť |
4× DDR4 DIMM, až 128 GB
4× DDR4 DIMM slot
Maximální kapacita až 128 GB
Dual Channel Memory Architecture
Podpora DDR4 pamětí včetně frekvencí až 4800 MHz OC podle produktových specifikací pro tento model
ECC Memory, ECC mode, podpora se liší podle použitého CPU
Un-buffered Memory
Q-DIMM pro jednodušší instalaci paměťových modulů
Podporované rychlosti, kapacity a konfigurace pamětí se mohou lišit podle procesoru, BIOSu a ASUS QVL seznamu
|
| Grafické a obrazové výstupy |
DisplayPort, HDMI a D-Sub
1× DisplayPort
1× HDMI port
1× D-Sub port
Obrazové výstupy jsou dostupné při použití procesoru s integrovanou grafikou
Skutečné podporované rozlišení závisí na použitém CPU, monitoru, kabelu, ovladačích a nastavení systému
|
| Rozšiřující sloty |
1× PCIe 3.0 x16 a 2× PCIe 3.0 x1
1× PCIe 3.0 x16 slot, podporuje x16 mode
2× PCIe 3.0 x1 sloty
ASUS SafeSlot Core+ pro zpevnění hlavního slotu
ASUS Q-Slot pro jednodušší manipulaci s rozšiřující kartou
Slotová výbava je určena pro grafickou kartu a doplňující PCIe karty
Skutečný režim linek závisí na použitém procesoru, BIOSu a osazené konfiguraci
|
| Úložiště |
1× M.2 a 4× SATA 6 Gb/s
1× M.2 slot, Key M
Podpora M.2 typů 2242 / 2260 / 2280
M.2 podporuje PCIe 3.0 x4 a SATA režim
4× SATA 6 Gb/s porty
Podpora HDD a SSD úložišť
Kompatibilita SSD, režimů a rychlostí závisí na použitém disku, procesoru, BIOSu a konfiguraci systému
|
| RAID |
RAID 0 / 1 / 10
Podpora RAID 0
Podpora RAID 1
Podpora RAID 10
Dostupnost RAID funkcí se může lišit podle zapojených úložišť, BIOSu, ovladačů a konfigurace systému
|
| Síťová konektivita |
Realtek 1Gb Ethernet s TUF LANGuard
1× Realtek 1Gb Ethernet
TUF LANGuard
TurboLAN technology podle produktové stránky ASUS
Síťová výbava je určena pro stabilní kabelové připojení v herních, domácích a kancelářských sestavách
Skutečná síťová propustnost závisí na switchi, kabeláži, ovladači, operačním systému a konfiguraci sítě
|
| Bezdrátová konektivita |
bez Wi-Fi a Bluetooth
|
| USB konektivita |
Zadní USB 3.2 Gen 1 a USB 2.0, interní USB headery
Zadní USB porty: 4× USB 3.2 Gen 1 Type-A
Zadní USB porty: 2× USB 2.0 Type-A
Interní USB: 1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
Interní USB: 2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
|
| Audio |
Realtek ALC887/897 7.1 Surround Sound High Definition Audio
Realtek ALC887/897 7.1 Surround Sound High Definition Audio CODEC
Podpora Jack-detection
Podpora Multi-streaming
Podpora Front Panel Jack-retasking
Podpora až 24-bit / 192 kHz playback
Audio Shielding
Dedicated audio PCB layers
Premium audio capacitors
Pro plnohodnotný 8kanálový / 7.1 výstup je vyžadována kompatibilní skříň s HD audio modulem na předním panelu podle specifikace výrobce
|
| RGB a osvětlení |
Aura Sync, 2× AURA RGB header a 2× Addressable Gen 2 header
Aura Sync RGB
2× AURA RGB Strip Header
2× AURA Addressable Gen 2 header
Podpora RGB LED pásků a kompatibilního Aura Sync hardwaru
Funkce osvětlení závisí na připojeném příslušenství, Armoury Crate / Aura softwaru a konfiguraci systému
|
| Chlazení |
Velký VRM heatsink, PCH heatsink a Fan Xpert 2+
Large VRM heatsink podle produktové stránky ASUS
PCH heatsink podle produktové stránky ASUS
Fan Xpert 2+ podle produktové stránky ASUS
1× 4pin CPU Fan header
2× 4pin Chassis Fan headers
Chladicí výbava je navržena pro stabilní provoz při herní i běžné zátěži a pro nastavitelné řízení ventilátorů
|
| Napájení a konstrukce |
24pin ATX, 8pin +12V a TUF komponenty
1× 24pin Main Power connector
1× 8pin +12V Power connector
TUF chokes podle produktové stránky ASUS
TUF capacitors podle produktové stránky ASUS
Digi+ VRM voltage-regulator module podle produktové stránky ASUS
Stack Cool 3+ s 2oz copper layers podle produktové stránky ASUS
Konstrukce je zaměřená na stabilní napájení procesoru a dlouhodobou spolehlivost sestavy
|
| Ochrana a spolehlivost |
ASUS TUF Protection, SafeSlot Core+ a TUF LANGuard
ASUS TUF Protection
ASUS DIGI+ VRM
ASUS ESD Guards
TUF LANGuard
ASUS Overvoltage Protection
ASUS SafeSlot Core+
ASUS Stainless-Steel Back I/O
Tyto prvky jsou zaměřené na ochranu klíčových částí základní desky, stabilitu napájení a mechanickou odolnost rozšiřujícího slotu
|
| Diagnostika a servis |
BIOS FlashBack, Q-DIMM, Q-Slot a Clear CMOS header
BIOS FlashBack™ button na zadním panelu
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode
Q-DIMM
Q-Slot
1× Clear CMOS header
1× Speaker header
1× SPI TPM header, 14-1 pin
Tyto prvky usnadňují stavbu, servis, diagnostiku a aktualizaci BIOSu
|
| Zadní I/O porty |
BIOS FlashBack, PS/2, DisplayPort, HDMI, D-Sub, USB, LAN a audio
1× BIOS FlashBack™ button
1× PS/2 Keyboard/Mouse combo port
1× DisplayPort
1× HDMI port
1× D-Sub port
4× USB 3.2 Gen 1 Type-A
2× USB 2.0 Type-A
1× Realtek 1Gb Ethernet port
3× audio jack
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
|
| Interní konektory |
Napájení, M.2, SATA, USB, RGB, audio, COM, TPM a systémové konektory
1× 24pin Main Power connector
1× 8pin +12V Power connector
1× 4pin CPU Fan header
2× 4pin Chassis Fan headers
1× M.2 slot, Key M
4× SATA 6 Gb/s porty
1× USB 3.2 Gen 1 header s podporou dalších 2 portů
2× USB 2.0 headery s podporou dalších 4 portů
2× AURA Addressable Gen 2 header
2× AURA RGB headers
1× Clear CMOS header
1× COM Port header
1× Front Panel Audio header, AAFP
1× S/PDIF Out header
1× Speaker header
1× SPI TPM header, 14-1 pin
1× 10-1 pin System Panel header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
|
| BIOS a software |
UEFI BIOS, Armoury Crate, Aura Sync, AI Suite 3 a Fan Xpert 2+
ASUS UEFI BIOS EZ Mode
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
BIOS FlashBack™
Armoury Crate
Aura Creator
Aura Sync
AI Suite 3
Performance and Power Saving Utility
TurboV EVO
EPU
Digi+ VRM
Fan Xpert 2+
EZ Update
System Information
TUF GAMING CPU-Z
AI Charger
ASUS Turbo LAN
Norton Anti-virus software, Free Trial
WinRAR
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
|
| Operační systém |
Windows 10 64bit
Oficiální specifikace pro příbuznou technickou stránku uvádí Windows 10 64bit
Dostupnost ovladačů a funkcí se může lišit podle operačního systému, verze BIOSu, použitých komponent a aktuální podpory ASUS
|
| Formát a rozměry |
micro-ATX, 244 × 244 mm
micro-ATX form factor
Rozměry podle českého produktového záznamu: 244 × 244 mm
Při výběru skříně je vhodné ověřit podporu micro-ATX, prostor pro grafickou kartu, airflow, umístění SATA kabeláže a dostupnost potřebných čelních USB konektorů
|
| Klíčové vlastnosti |
AMD A520 micro-ATX deska pro AM4 s DDR4, M.2, SATA, DisplayPort, HDMI, D-Sub, 1Gb LAN, Aura Sync a BIOS FlashBack
AMD Socket AM4
Podpora AMD Ryzen™ 5000 / 4000 G-Series / 3000 Series Desktop Processors
AMD A520 chipset
micro-ATX formát
4× DDR4 DIMM, až 128 GB
Dual Channel Memory Architecture
1× PCIe 3.0 x16 slot se SafeSlot Core+
2× PCIe 3.0 x1 sloty
1× M.2 Key M slot, typ 2242/2260/2280, PCIe 3.0 x4 a SATA mode
4× SATA 6 Gb/s
RAID 0 / 1 / 10
DisplayPort, HDMI a D-Sub
Realtek 1Gb Ethernet
TUF LANGuard
TurboLAN technology
Realtek ALC887/897 7.1 Surround Sound High Definition Audio
4× zadní USB 3.2 Gen 1 Type-A
2× zadní USB 2.0 Type-A
Interní USB 3.2 Gen 1 a USB 2.0 headery
Aura Sync RGB
2× AURA RGB header
2× AURA Addressable Gen 2 header
Large VRM heatsink
PCH heatsink
Fan Xpert 2+
ASUS TUF Protection
DIGI+ VRM
ESD Guards
Overvoltage Protection
Stainless-Steel Back I/O
Q-DIMM a Q-Slot
BIOS FlashBack™, ASUS CrashFree BIOS 3 a ASUS EZ Flash 3
|
